板卡概述

        PCIE723-165 是基于 PCIE 总线架构的 2 通道 1GSPS 采样率 14 位分辨率、4 通道 1GSPS 采样率 16 位分辨率信号处理平台，该板卡采用国产 16nm FPGA 作为实时处理器，支持 2 路高速采集以及 4 路高速数据回放，板载 2 组 DDR4 SDRAM 大容量数据缓存，板卡支持 PCIE GEN3 x8 主机接口，通过 DMA 方式，可以完成 FPGA 与上位机的实时数据交互。

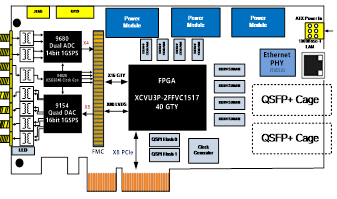

        该板卡采用 PCIE 载板 +FMC 子卡的方式，高速的 ADC/DAC 集成在 FMC 子卡内，PCIE 载板主要包含 FPGA 主控制器以及数据缓存接口以及其他外部通讯接口，模块化设计使得用户可以快速搭建基于服务器的数据采集回放系统。

     该板卡采用 100% 全国产化设计。可广泛应用于雷达与中频信号采集、通信与导航应用等场景。

软件支持

1、硬件底层驱动接口测试程序：

1）FPGA 的 DDR4 接口测试程序；

2）FPGA 的网口测试程序；

3）FPGA 的光纤接口测试程序；

4）PCIe 总线接口开发 DEMO（含驱动程序与上位机）；

5）高速 ADC、DAC 接口驱动；

2、可根据客户需求提供定制化算法与系统集成：

应用范围

雷达与中频信号处理；通信与导航应用、软件无线电应用；

技术指标

1、板载 FPGA 实时处理器：VU3P；

1）与 XILINX 的 XCVU3P-2FFVC1517I PIN-PIN 兼容；

2）逻辑资源：862K；

3）支持 2 组 64 位 DDR4 SDRAM，速率 2400M；

2、PCIE 主机接口：

1）X8 PCIe Gen3@8Gbps/lane；

2）独立的 DMA 控制器，带宽高达 5GByte/s；

3）支持 Win7/10 或者 Linux 操作系统；

3、ADC 接口指标（国产 9680）：

1）支持 2 路 1GSPS 采样率、14 位分辨率 ADC；

2）JESD204B X4 接口，最大线速率 10Gbps；

3）SNR：＞62dbfs@120MHz；

4）SFDR：＞72dbfs@120MHz；

5）模拟 3db 信号输入带宽：2GHz；

4、DAC 接口指标（国产 9154）：

1）支持 4 路 1GSPS 采样率 16 位 DA 输出；

2）全频段无杂散动态范围优于 55dbc；

3）支持插值模式：1x、2x、4x、8x；

4）JESD204B X8 接口，最大线速率 12.5Gbps；

5、时钟性能（国产 04828）

1）板载高性能时钟发生器，支持本地时钟；

2）支持外部参考时钟输入、支持外部 VCO；

6、其它接口性能：

1）24 路 LVTTL GPIO 接口，1 路 RS422 接口；

2）1 路 RJ45 千兆以太网接口；

3）2 路 QSFP+ 40G 万兆光纤接口；

7、物理与电气特征

1）板卡尺寸：106 x 207mm；

2）板卡供电：5A max@+12V；散热方式：风冷 + 导冷散热；

3）工作温度：-40°~85°C，存储温度：-55°~125°C；
