1 核心板简介

创龙科技 SOM-TLT507 是一款基于全志科技 T507-H 处理器设计的 4 核 ARM Cortex-A53 全国产工业核心板，主频高达 1.416GHz。核心板 CPU、ROM、RAM、电源、晶振等所有元器件均采用国产工业级方案，国产化率 100%。

核心板通过邮票孔连接方式引出 MIPI

CSI、HDMIOUT、RGB DISPLAY、LVDS DISPLAY、CVBS OUT、2x EMAC、4x USB2.0、6x

UART、SPI、TWI 等接口，支持双屏异显、G31MP2 GPU、4K@60fpsH.265 视频硬件解码、4K@25fps

H.264 视频硬件编码。核心板经过专业的 PCB Layout 和高低温测试验证，稳定可靠，可满足各种工业应用环境。

用户使用核心板进行二次开发时，仅需专注上层运用，降低了开发难度和时间成本，可快速进行产品方案评估与技术预研。

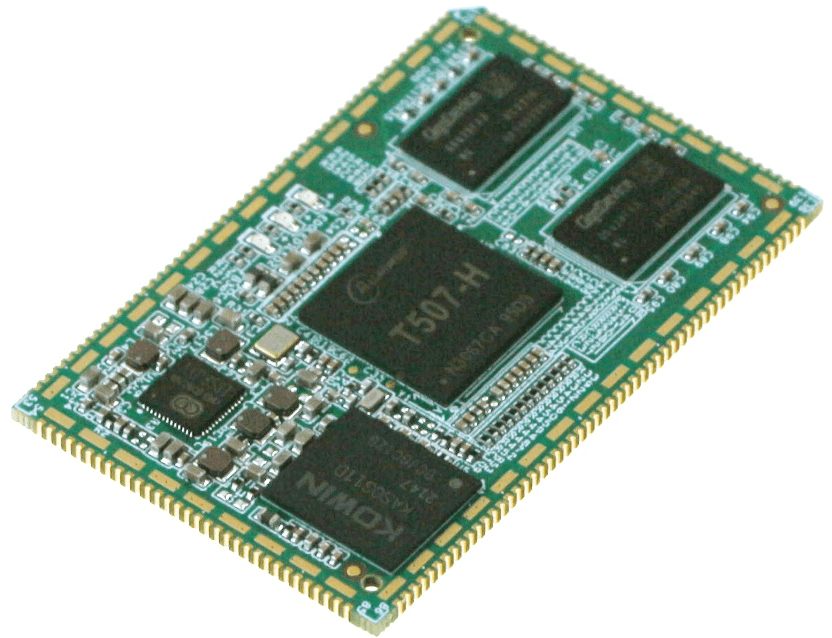

图 1 核心板正面图

图 2 核心板背面图

2 典型应用领域

工业控制

工业网关

能源电力

轨道交通

仪器仪表

3软硬件参数

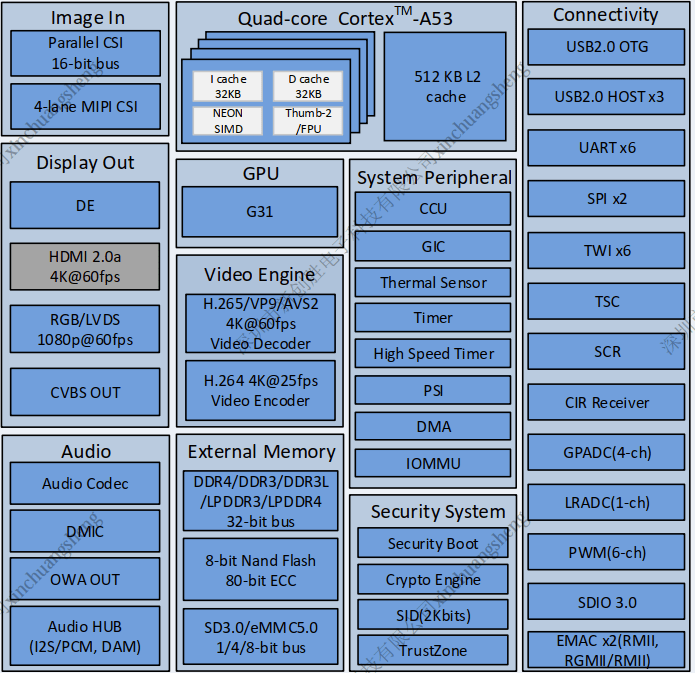

硬件框图

硬件参数

备注：部分引脚资源存在复用关系。

软件参数

4 开发资料

（1）提供核心板引脚定义、可编辑底板原理图、可编辑底板 PCB、芯片 Datasheet，协助国产元器件方案选型，缩短硬件设计周期；

（2）提供系统固化镜像、文件系统镜像、内核驱动源码，以及丰富的 Demo 程序；

（3）提供完整的平台开发包、入门教程，节省软件整理时间，让应用开发更简单。

开发案例主要包括：

• ARM 与 FPGA 通信开发案例 (SPI/SDIO)
• 8/16 通道国产同步 AD 采集开发案例（与 AD7606/AD7616 管脚兼容）
• Linux、Linux-RT、Qt 应用开发案例
• Docker 容器技术、MQTT 通信协议、Ubuntu 操作系统演示案例
• 4G/WIFI/Bluetooth 开发案例
• IgH EtherCAT 主站、SPI 转 CAN 开发案例
• 双屏异显、OpenCV、H.264/H.265 视频硬件编解码开发案例

5 电气特性

工作环境

功耗测试

备注：功耗基于 TLT507-EVM 评估板测得。测试数据与具体应用场景有关，仅供参考。

空闲状态：系统启动，评估板不接入其他外接模块，不执行程序。

满负荷状态：系统启动，评估板不接入其他外接模块，运行 DDR 压力读写测试程序，4 个 ARM Cortex-A53 核心的资源使用率约为 100%。

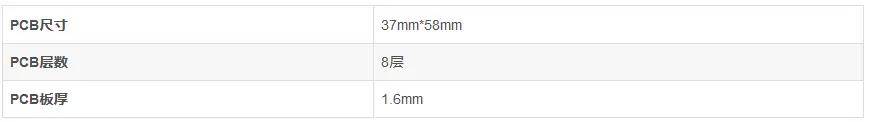

6 机械尺寸

7 产品型号

备注：标配为 SOM-TLT507-64GE8GD-I-A1.0。

型号参数解释

8 技术服务

（1）协助底板设计和测试，减少硬件设计失误；

（2）协助解决按照用户手册操作出现的异常问题；

（3）协助产品故障判定；

（4）协助正确编译与运行所提供的源代码；

（5）协助进行产品二次开发；

（6）提供长期的售后服务。

9 增值服务

• 主板定制设计
• 核心板定制设计
• 嵌入式软件开发
• 项目合作开发
• 技术培训

更多关于全志科技 T507-H 核心板的开发资料，欢迎在评论区留言，感谢您的关
