测试环境说明

运行系统：Debian-11.8

评估板：TL3588-EVM（RK3588J）

模块：PCIe 扩展 2/4 路千兆网口模块

方案：无锡沐创 N500L-AM2C-DD、N500L-AM4C-QD

测试工具：iperf3



创龙科技已基于瑞芯微 RK3588J、RK3568J 处理器实现了 PCIe 拓展多路千兆网口方案，以下主要介绍基于瑞芯微 RK3588J（硬件平台：创龙科技 TL3588-EVM 评估板）测试。



备注：基于瑞芯微 RK3562J 处理器的 PCIe 拓展多路千兆网口方案适配亦在规划中，如有需求，欢迎咨询。



测试数据汇总



基于瑞芯微 RK3588J（硬件平台：创龙科技 TL3588-EVM 评估板）测试结果如下表所示。



表 1



RK3588J 核心板典型应用场景

RK3588J 核心板可应用于工业计算机、运动控制器、医疗内窥镜、超声影像系统、车载环视系统、目标识别跟踪等领域。



PCIe 扩展多路千兆网口方案介绍

方案基于无锡沐创 N500L-AM2C-DD、N500L-AM4C-QD 千兆网络控制器国产芯片，工作温度：-40℃ ~ +85℃，可支持国产化认证，支持 2/4 路满带宽同时传输，支持 PCIe 2.0 1/2/4Lane 模式。



硬件连接

请通过 PCIe 转千兆以太网卡模块与评估板 PCIe RC 接口连接，并使用网线将 PCIe 转千兆以太网卡模块与 PC 机的 PCIe 转千兆以太网卡模块相连接，硬件连接如下图所示。





图 3 2 路千兆网口模块



PCIe 扩展多路千兆网口案例演示

案例测试



本案例采用无锡沐创 N500L-AM2C-DD（双网口）、N500L-AM4C-QD（四网口）模块进行测试。下面以 N500L-AM4C-QD 为例进行演示，具体测试步骤请参考我司用户手册资料。



（1）TCP 带宽测试



在评估板文件系统执行如下命令，新建一个脚本，用于并行测试网口。



Target#vi tcp_speed.sh





新增内容如下：

#!/bin/sh

iperf3 -c 192.168.77.11 > /dev/null &

iperf3 -c 192.168.78.11 > /dev/null &

iperf3 -c 192.168.79.11 > /dev/null &

iperf3 -c 192.168.80.11 > /dev/null &



图 6



修改完成后，保存退出。执行如下命令赋予脚本可执行权限。



Target#chmod a+x tcp_speed.sh



执行如下命令，运行脚本，开始并行测试。



备注：由于采用并行测试，调试串口终端不便于显示测试结果，因此在 PC 机 Ubuntu 的四个终端查看测试结果。



Target#./tcp_speed.sh



（2）UDP 带宽测试



在评估板文件系统执行如下命令，新建一个脚本，用于并行测试网口。



Target#vi udp_speed.sh



图 10

新增内容如下：

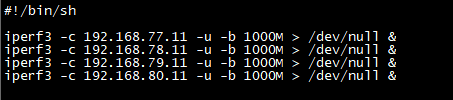

#!/bin/sh

iperf3 -c 192.168.77.11 -u -b 1000M > /dev/null &

iperf3 -c 192.168.78.11 -u -b 1000M > /dev/null &

iperf3 -c 192.168.79.11 -u -b 1000M > /dev/null &

iperf3 -c 192.168.80.11 -u -b 1000M > /dev/null &

修改完成后，保存退出。执行如下命令赋予脚本可执行权限。
Target#chmod a+x udp_speed.sh

执行如下命令，运行脚本，开始并行测试。



Target#./udp_speed.sh
