Prometheus + Spring Boot 应用监控

1.  Prometheus 是什么

Prometheus 是一个具有活跃生态系统的开源系统监控和告警工具包。一言以蔽之，它是一套开源监控解决方案。

Prometheus 主要特性：

  • 多维数据模型，其中包含由指标名称和键 / 值对标识的时间序列数据
  • PromQL，一种灵活的查询语言
  • 不依赖分布式存储； 单服务器节点是自治的
  • 时间序列收集通过 HTTP 上的 pull 模型进行
  • 通过中间网关支持推送（push）时间序列
  • 通过服务发现或静态配置发现目标
  • 支持多种模式的图形和仪表盘

为什么用 pull（拉取）而不用 push（推送）呢？

因为，pull 有以下优势：

  • 进行更改时，可以在笔记本电脑上运行监控
  • 可以更轻松地判断目标是否下线
  • 可以手动转到目标并使用 Web 浏览器检查其运行状况

目标暴露 HTTP 端点，Prometheus 服务端通过 HTTP 主动拉取数据。既然是服务端自己主动向目标拉取数据，那么服务端运行在本地（我们自己的电脑上）也是可以的，只要能访问目标端点即可，同时就像心跳检测一样可以判断目标是否下线，还有，服务端自己主动拉取，那么想拉取谁的数据就拉取谁的数据，因而可以随意切换拉取目标。

回想一下 Skywalking 是怎么做的，SkyWalking 有客户端和服务端，需要在目标服务上安装探针（agent），探针采集目标服务的指标数据，上报给服务端 OAP 服务，这个对目标有一定的侵入性，不过可以接受。Prometheus 不需要探针，可以借助 push gateway 来实现 push 效果。

对了，有个名词要先说清楚，metrics （译：度量，指标），个人更倾向于把它翻译成指标，后面说指标就是 metrics

2.  基本概念

2.1.  数据模型

Prometheus 基本上将所有数据存储为时间序列：具有时间戳的值流，它们属于同一个指标和同一组标记的维度。除了存储的时间序列外，Prometheus 还可以生成临时派生的时间序列作为查询的结果。

Metric names and labels

Every time series is uniquely identified by its metric name and optional key-value pairs called labels.

每个时间序列都由它的指标名称和称为标签的可选键 / 值对唯一标识。

样本构成实际的时间序列数据。 每个样本包括：

  • 一个 64 位的浮点值
  • 一个毫秒时间戳

给定指标名称和一组标签，时间序列通常使用这种符号来标识：

<metric name>{<label name>=<label value>, ...}

例如，有一个时间序列，指标名称是 api_http_requests_total，标签有 method="POST" 和 handler="/messages"，那么它可能被表示成这样：

api_http_requests_total{method="POST", handler="/messages"}

2.2.  指标类型

Counter

counter 是一个累积量度，代表一个单调递增的计数器，其值只能增加或在重新启动时重置为零。例如，可以使用计数器来表示已服务请求数，已完成任务或错误的数量。

不要使用计数器来显示可以减小的值。例如，请勿对当前正在运行的进程数使用计数器，代替的应该使用量规。

Gauge

量规是一种指标，代表可以任意上下波动的单个数值。

量规通常用于测量值，例如温度或当前内存使用量，还用于可能上升和下降的“计数”，例如并发请求数。

Histogram

直方图对观察结果（通常是请求持续时间或响应大小）进行抽样，并在可配置的桶中对它们进行计数。它还提供了所有观测值的总和。

一个基础指标名称为 <basename> 的直方图在抓取期间会暴露多个时间序列：

  • 观察桶的累积计数器，表示为 <basename>_bucket{le="<upper inclusive bound>"}
  • 所有观测值的总和，表示为 <basename>_sum
  • 观察到的事件数量，表示为 <basename>_count

Summary

与直方图类似，摘要对观察结果（通常是请求持续时间和响应大小等内容）进行抽样分析。虽然它还提供了观测值的总数和所有观测值的总和，但它可以计算滑动时间窗口内的可配置分位数。

一个基础指标名称为 <basename> 的摘要在抓取期间暴露多个时间序列:

  • 观测事件的φ分位数（0≤φ≤1）流，表示为 <basename>{quantile="<φ>"}
  • 所有观测值的总和，表示为 <basename>_sum
  • 观察到的事件数，表示为 <basename>_count

2.3.  作业和实例

在 Prometheus 的术语中，可以抓取的端点称为实例，通常对应于单个进程。具有相同目的的实例集合，称为作业。

例如，一个作业有四个实例：

  • job: api-server
    • instance 1: 1.2.3.4:5670
    • instance 2: 1.2.3.4:5671
    • instance 3: 5.6.7.8:5670
    • instance 4: 5.6.7.8:5671

当 Prometheus 抓取目标时，它会自动在抓取的时间序列上附加一些标签，以识别被抓取的目标：

  • job：目标所属的已配置的作业名称
  • instance：被抓取的目标 URL 的 <host>:<port> 部分

3.  安装与配置

Prometheus 通过抓取指标 HTTP 端点从目标收集指标。由于 Prometheus 以相同的方式暴露自己的数据，因此它也可以抓取并监视其自身的健康状况。

默认情况下，不用更改配置，直接运行就可以抓取 prometheus 自身的健康状况数据

# Start Prometheus.
# By default, Prometheus stores its database in ./data (flag --storage.tsdb.path)
./prometheus --config.file=prometheus.yml

直接访问 localhost:9090

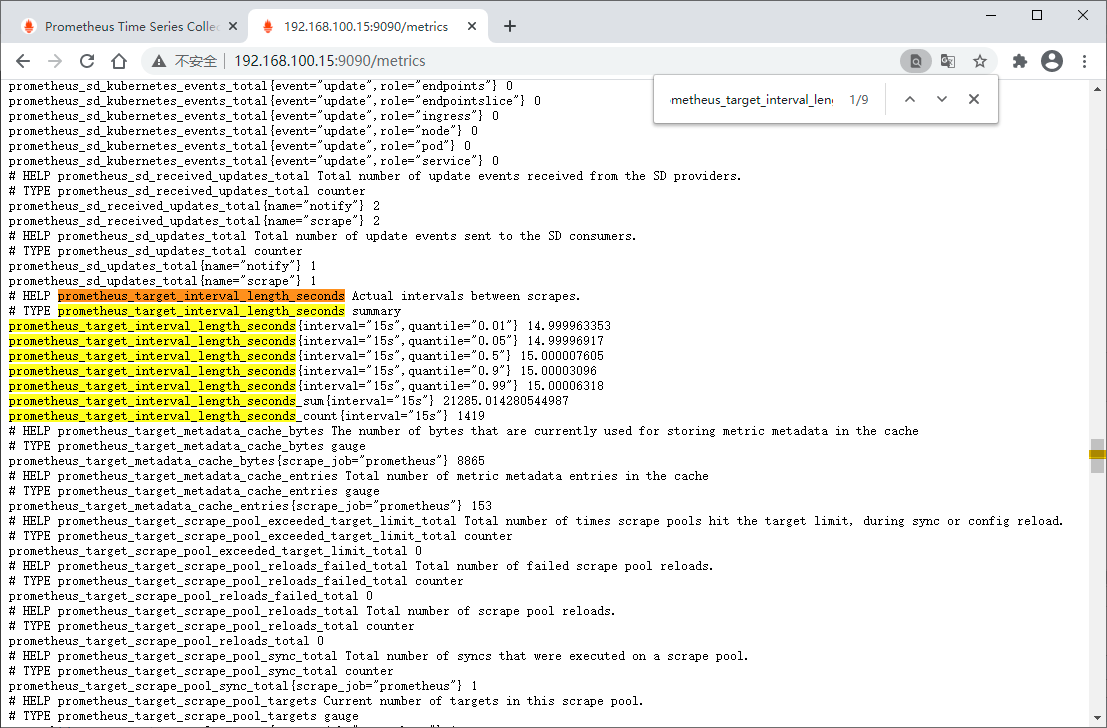

访问 localhost:9090/metrics 可以查看各项指标

举个例子

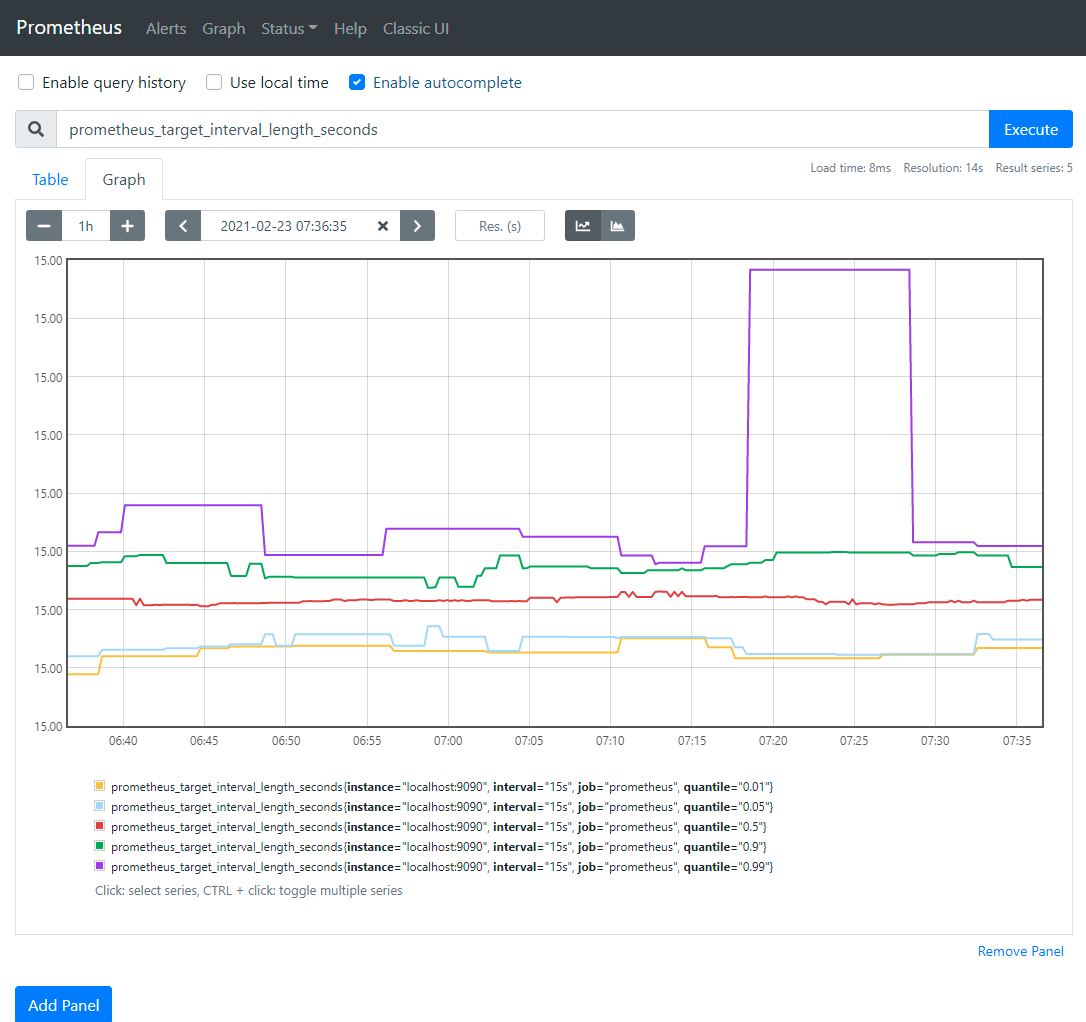

输入以下表达式，点“Execute”，可以看到以下效果

prometheus_target_interval_length_seconds

这应该返回多个不同的时间序列（以及每个序列的最新值），每个序列的指标名称均为 prometheus_target_interval_length_seconds，但具有不同的标签。

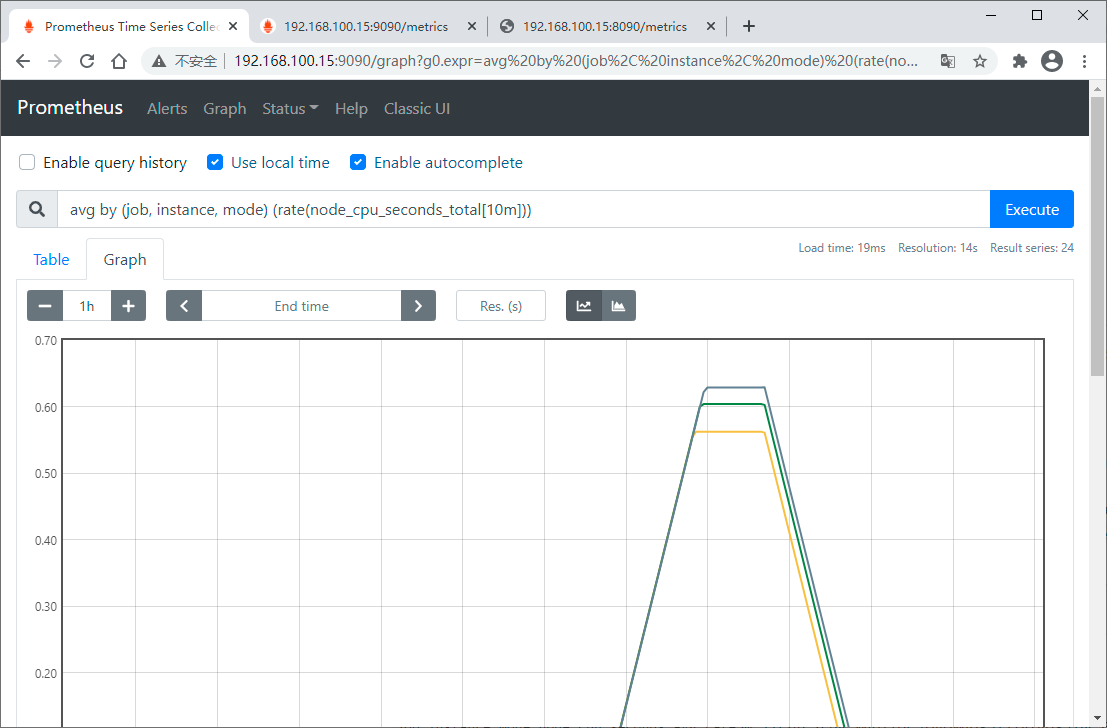

这个是以图形化的方式展示指标，通过 localhost:9090/metrics 查看也是一样的

如果我们只对 99% 的延迟感兴趣，我们可以使用以下查询：

prometheus_target_interval_length_seconds{quantile="0.99"}

为了计算返回的时间序列数，查询应该这样写：

count(prometheus_target_interval_length_seconds)

接下来，让我们利用 Node Exporter 来多添加几个目标：

tar -xzvf node_exporter-*.*.tar.gz
cd node_exporter-*.*

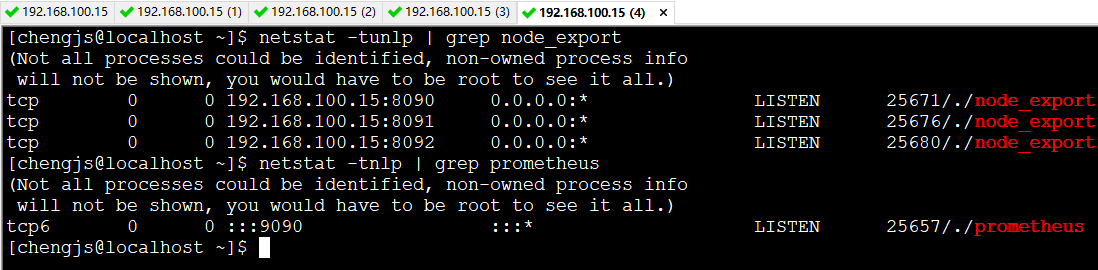

Start 3 example targets in separate terminals:


./node_exporter --web.listen-address 127.0.0.1:8080
./node_exporter --web.listen-address 127.0.0.1:8081
./node_exporter --web.listen-address 127.0.0.1:8082

接下来，配置 Prometheus 来抓取这三个新目标

首先，定义一个名为 'node' 的作业，这个作业负责从这三个目标端点抓取数据。假设，想象前两个端点是生产环境的，另一个是非生产环境的，为了以示区别，我们将其打上两个不同的标签。在本示例中，我们将 group="production" 标签添加到第一个目标组，同时将 group="canary" 添加到第二个目标。

scrape_configs:
  - job_name:       'node'

# Override the global default and scrape targets from this job every </span><span style="color: rgba(128, 0, 128, 1)">5</span><span style="color: rgba(0, 0, 0, 1)"> seconds.
scrape_interval: 5s

static_configs:
  </span>- targets: [<span style="color: rgba(128, 0, 0, 1)">'</span><span style="color: rgba(128, 0, 0, 1)">localhost:8080</span><span style="color: rgba(128, 0, 0, 1)">'</span>, <span style="color: rgba(128, 0, 0, 1)">'</span><span style="color: rgba(128, 0, 0, 1)">localhost:8081</span><span style="color: rgba(128, 0, 0, 1)">'</span><span style="color: rgba(0, 0, 0, 1)">]
    labels:
      group: </span><span style="color: rgba(128, 0, 0, 1)">'</span><span style="color: rgba(128, 0, 0, 1)">production</span><span style="color: rgba(128, 0, 0, 1)">'</span>

  - targets: [<span style="color: rgba(128, 0, 0, 1)">'</span><span style="color: rgba(128, 0, 0, 1)">localhost:8082</span><span style="color: rgba(128, 0, 0, 1)">'</span><span style="color: rgba(0, 0, 0, 1)">]
    labels:
      group: </span><span style="color: rgba(128, 0, 0, 1)">'</span><span style="color: rgba(128, 0, 0, 1)">canary</span><span style="color: rgba(128, 0, 0, 1)">'</span></pre>



3.1.  配置

为了查看所有的命令行参数，运行如下命令

./prometheus -h

配置文件是 YAML 格式的，可以使用 --config.file 参数指定

配置文件的主要结构如下：

global:
  # How frequently to scrape targets by default.
  [ scrape_interval: <duration> | default = 1m ]

# How long until a scrape request times out.
[ scrape_timeout: <duration> | default = 10s ]


# How frequently to evaluate rules.
[ evaluation_interval: <duration> | default = 1m ]


# The labels to add to any time series or alerts when communicating with
# external systems (federation, remote storage, Alertmanager).
  external_labels:
[ <labelname>: <labelvalue> ... ]


# File to which PromQL queries are logged.
# Reloading the configuration will reopen the file.
[ query_log_file: <string> ]


# Rule files specifies a list of globs. Rules and alerts are read from
# all matching files.
rule_files:
[ - <filepath_glob> ... ]


# A list of scrape configurations.
scrape_configs:
[ - <scrape_config> ... ]


# Alerting specifies settings related to the Alertmanager.
alerting:
alert_relabel_configs:
[ - <relabel_config> ... ]
alertmanagers:
[ - <alertmanager_config> ... ]


# Settings related to the remote write feature.
remote_write:
[ - <remote_write> ... ]


# Settings related to the remote read feature.
remote_read:
[ - <remote_read> ... ]

4.  抓取 Spring Boot 应用

Prometheus 希望抓取或轮询单个应用程序实例以获取指标。 Spring Boot 在 /actuator/prometheus 提供了一个 actuator 端点，以适当的格式提供 Prometheus 抓取。

为了以 Prometheus 服务器可以抓取的格式公开指标，需要依赖 micrometer-registry-prometheus

<dependency>
    <groupId>io.micrometer</groupId>
    <artifactId>micrometer-registry-prometheus</artifactId>
    <version>1.6.4</version>
</dependency>

下面是一个示例 prometheus.yml

scrape_configs:
  - job_name: 'spring'
    metrics_path: '/actuator/prometheus'
    static_configs:
      - targets: ['HOST:PORT']

接下来，创建一个项目，名为 prometheus-example

pom.xml

<?xml version="1.0" encoding="UTF-8"?>
<project xmlns="http://maven.apache.org/POM/4.0.0" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
         xsi:schemaLocation="http://maven.apache.org/POM/4.0.0 https://maven.apache.org/xsd/maven-4.0.0.xsd">
    <modelVersion>4.0.0</modelVersion>
    <parent>
        <groupId>org.springframework.boot</groupId>
        <artifactId>spring-boot-starter-parent</artifactId>
        <version>2.4.3</version>
        <relativePath/> <!-- lookup parent from repository -->
    </parent>
    <groupId>com.cjs.example</groupId>
    <artifactId>prometheus-example</artifactId>
    <version>0.0.1-SNAPSHOT</version>
    <name>prometheus-example</name>
    <description>Demo project for Spring Boot</description>
    <properties>
        <java.version>1.8</java.version>
    </properties>
    <dependencies>
        <dependency>
            <groupId>org.springframework.boot</groupId>
            <artifactId>spring-boot-starter-actuator</artifactId>
        </dependency>
        <dependency>
            <groupId>org.springframework.boot</groupId>
            <artifactId>spring-boot-starter-web</artifactId>
        </dependency>

    <span style="color: rgba(0, 128, 0, 1); font-weight: bold">&lt;dependency&gt;</span>
        <span style="color: rgba(0, 128, 0, 1); font-weight: bold">&lt;groupId&gt;</span>io.micrometer<span style="color: rgba(0, 128, 0, 1); font-weight: bold">&lt;/groupId&gt;</span>
        <span style="color: rgba(0, 128, 0, 1); font-weight: bold">&lt;artifactId&gt;</span>micrometer-registry-prometheus<span style="color: rgba(0, 128, 0, 1); font-weight: bold">&lt;/artifactId&gt;</span>
        <span style="color: rgba(0, 128, 0, 1); font-weight: bold">&lt;scope&gt;</span>runtime<span style="color: rgba(0, 128, 0, 1); font-weight: bold">&lt;/scope&gt;</span>
    <span style="color: rgba(0, 128, 0, 1); font-weight: bold">&lt;/dependency&gt;</span>
<span style="color: rgba(0, 128, 0, 1); font-weight: bold">&lt;/dependencies&gt;</span>

<span style="color: rgba(0, 128, 0, 1); font-weight: bold">&lt;build&gt;</span>
    <span style="color: rgba(0, 128, 0, 1); font-weight: bold">&lt;plugins&gt;</span>
        <span style="color: rgba(0, 128, 0, 1); font-weight: bold">&lt;plugin&gt;</span>
            <span style="color: rgba(0, 128, 0, 1); font-weight: bold">&lt;groupId&gt;</span>org.springframework.boot<span style="color: rgba(0, 128, 0, 1); font-weight: bold">&lt;/groupId&gt;</span>
            <span style="color: rgba(0, 128, 0, 1); font-weight: bold">&lt;artifactId&gt;</span>spring-boot-maven-plugin<span style="color: rgba(0, 128, 0, 1); font-weight: bold">&lt;/artifactId&gt;</span>
        <span style="color: rgba(0, 128, 0, 1); font-weight: bold">&lt;/plugin&gt;</span>
    <span style="color: rgba(0, 128, 0, 1); font-weight: bold">&lt;/plugins&gt;</span>
<span style="color: rgba(0, 128, 0, 1); font-weight: bold">&lt;/build&gt;</span>



</project>

application.yml

spring:
  application:
    name: prometheus-example
management:
  endpoints:
    web:
      exposure:
        include: "*"
  metrics:
    tags:
      application: ${spring.application.name}

这句别忘了：  management.metrics.tags.application=${spring.application.name}

Spring Boot Actuator 默认的端点很多，详见

https://docs.spring.io/spring-boot/docs/2.4.3/reference/html/production-ready-features.html#production-ready-endpoints

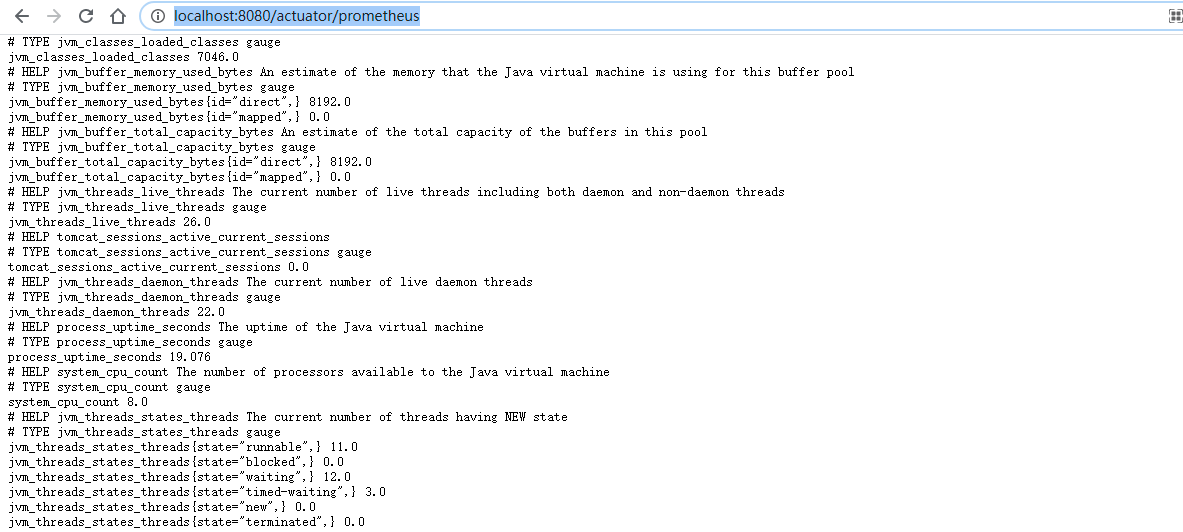

启动项目，浏览器访问 /actuator/prometheus 端点

配置 Prometheus 抓取该应用

scrape_configs:
  # The job name is added as a label `job=<job_name>` to any timeseries scraped from this config.
  - job_name: 'prometheus'
    # metrics_path defaults to '/metrics'
    # scheme defaults to 'http'.
    static_configs:
    - targets: ['localhost:9090']



  • job_name: 'springboot-prometheus'
    metrics_path: '/actuator/prometheus'
    static_configs:



    • targets: ['192.168.100.93:8080']

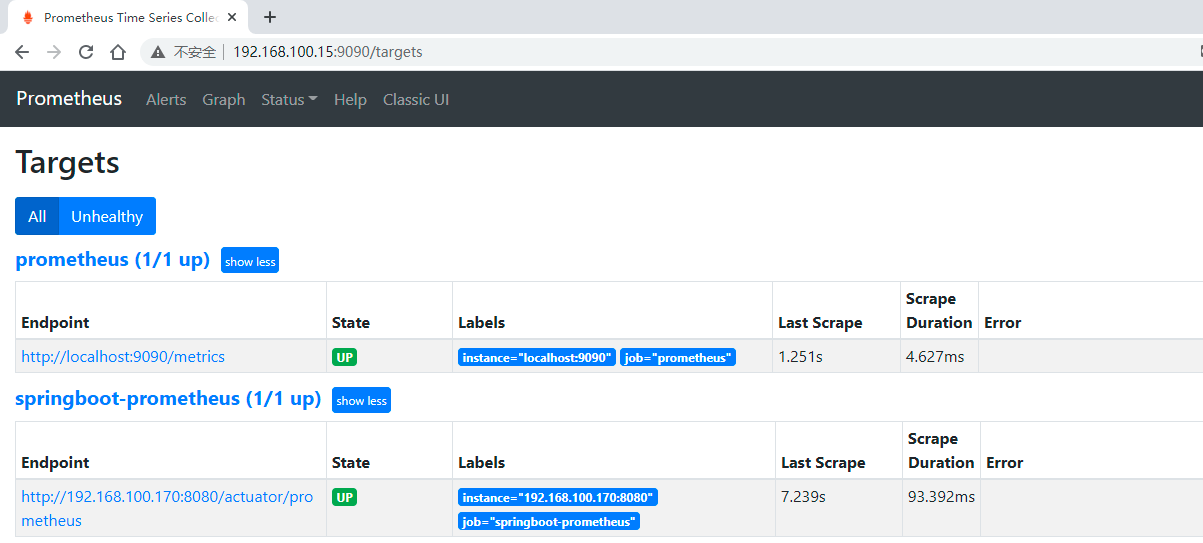

重启服务

./prometheus --config.file=prometheus.yml



4.1.  Grafana

https://grafana.com/docs/

https://grafana.com/tutorials/

下载 & 解压

wget https://dl.grafana.com/oss/release/grafana-7.4.3.linux-amd64.tar.gz
tar -zxvf grafana-7.4.3.linux-amd64.tar.gz

启动

./bin/grafana-server web

浏览器访问 http://localhost:3000

默认账号是 admin/admin

首次登陆后我们将密码改成 admin1234

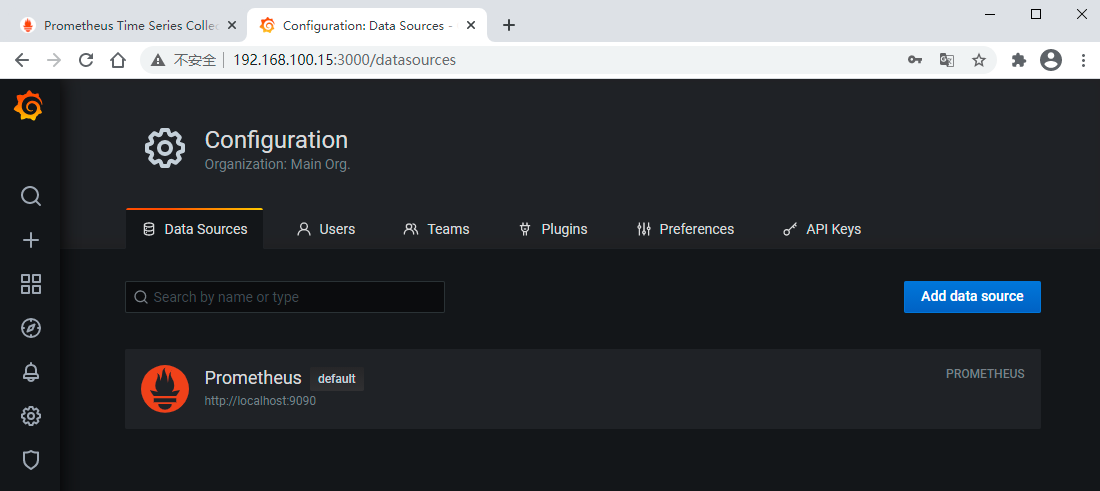

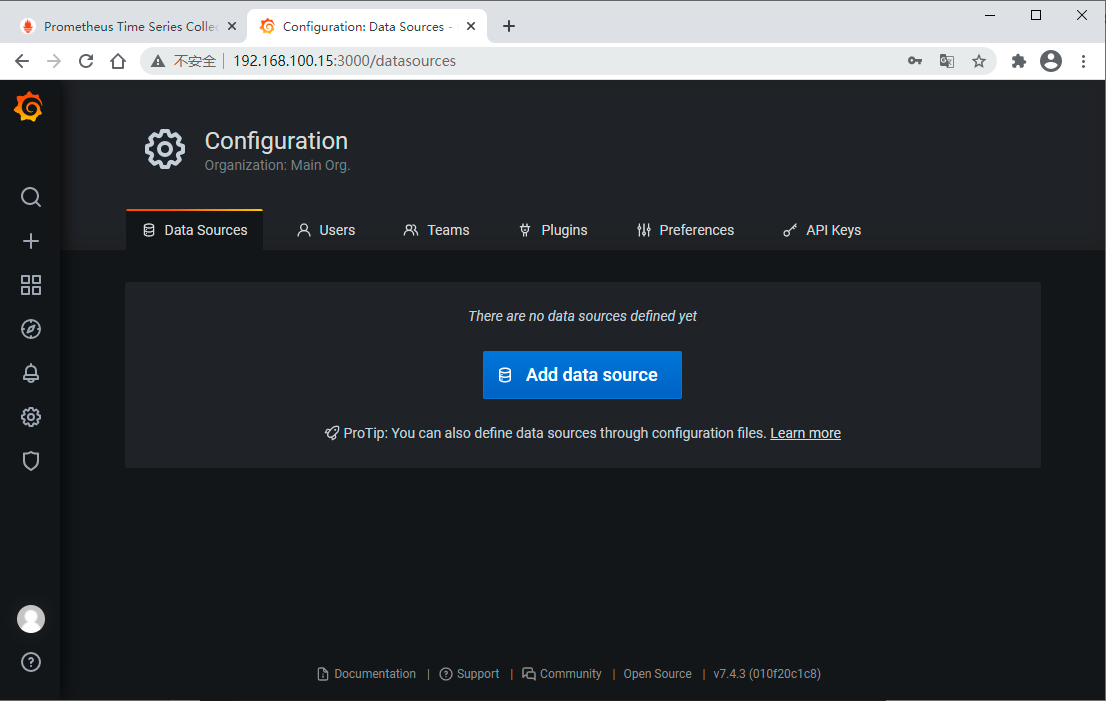

先配置一个数据源，一会儿添加仪表盘的时候要选择数据源的

Grafana 官方提供了很多模板，我们可以直接使用

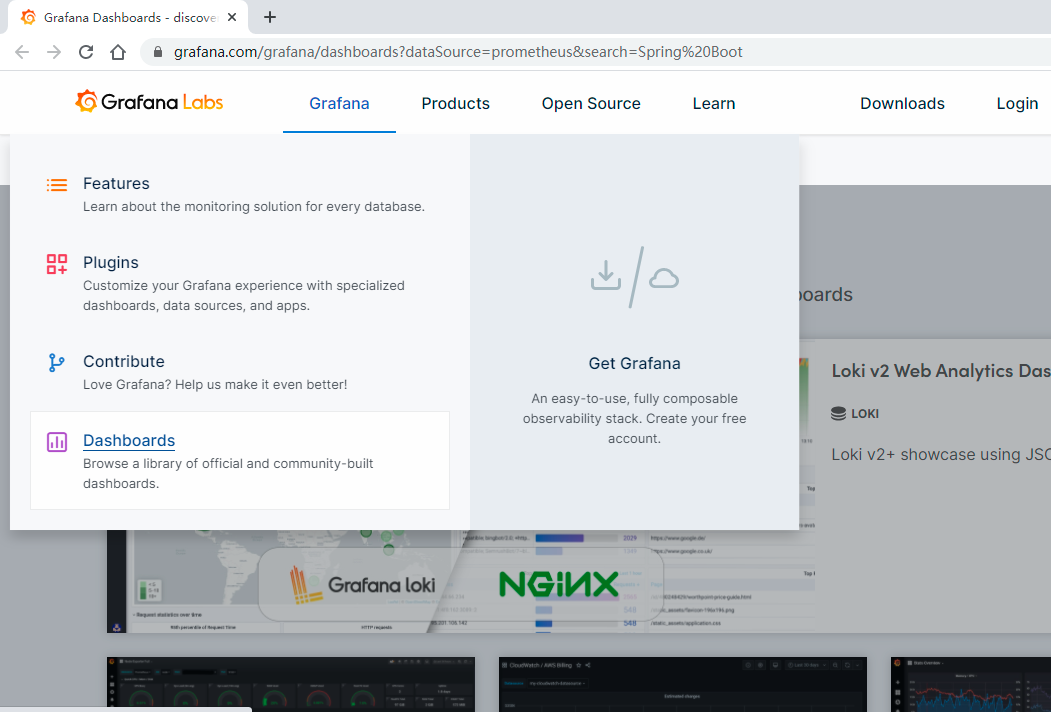

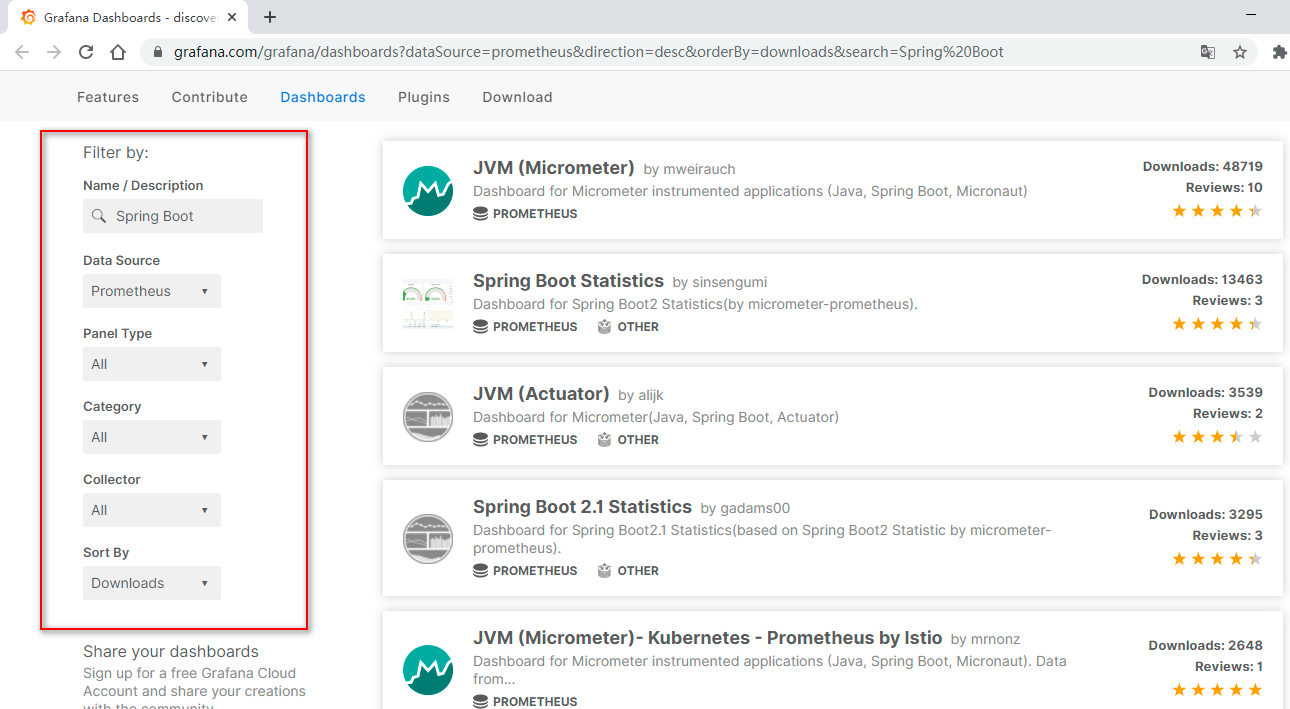

首先要找到我们想要的模板

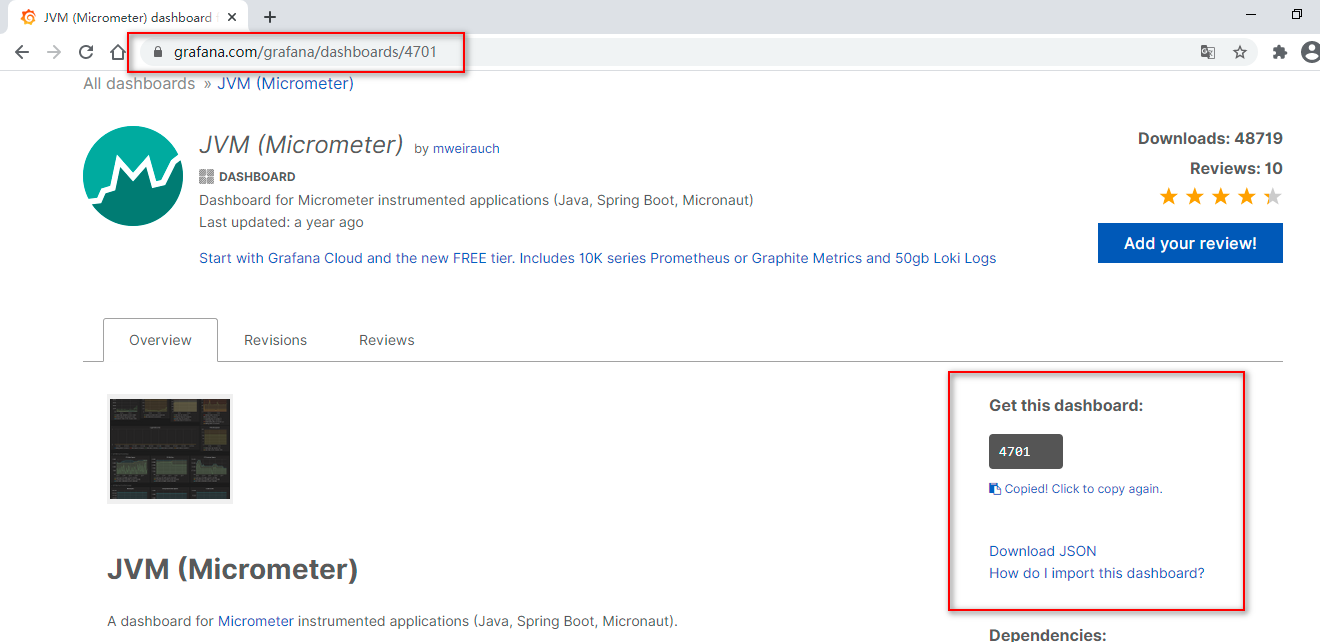

比如，我们这里随便选了一个模板

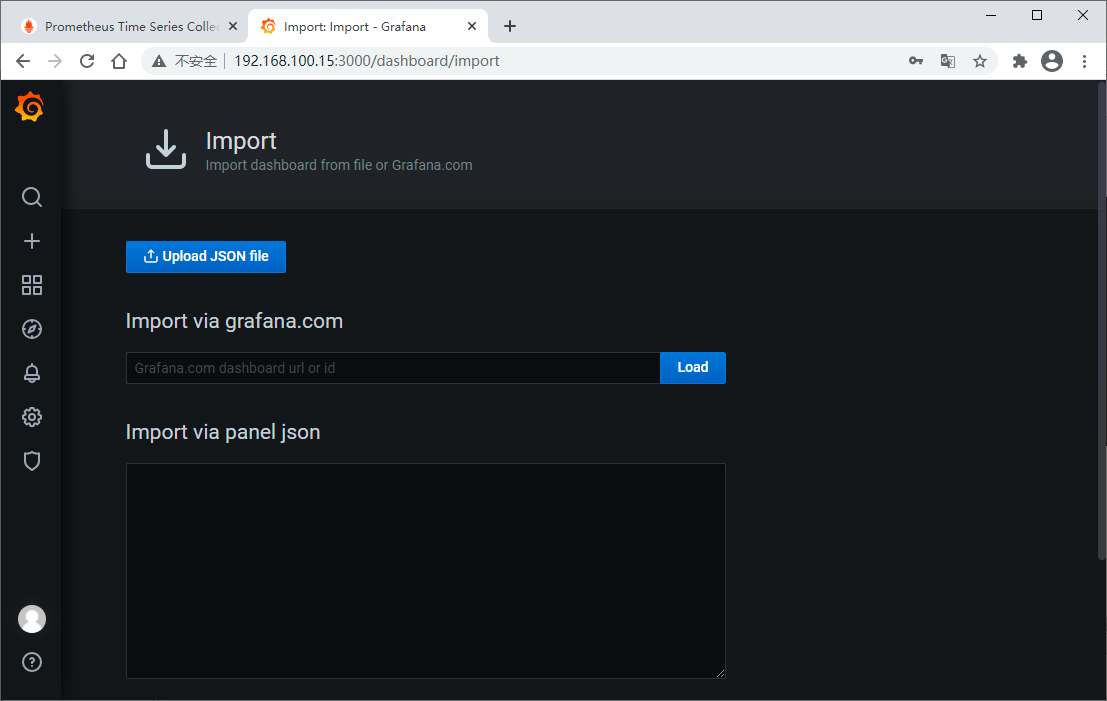

可以直接将模板 JSON 文件下载下来导入，也可以直接输入模板 ID 加载，这里我们直接输入模板 ID

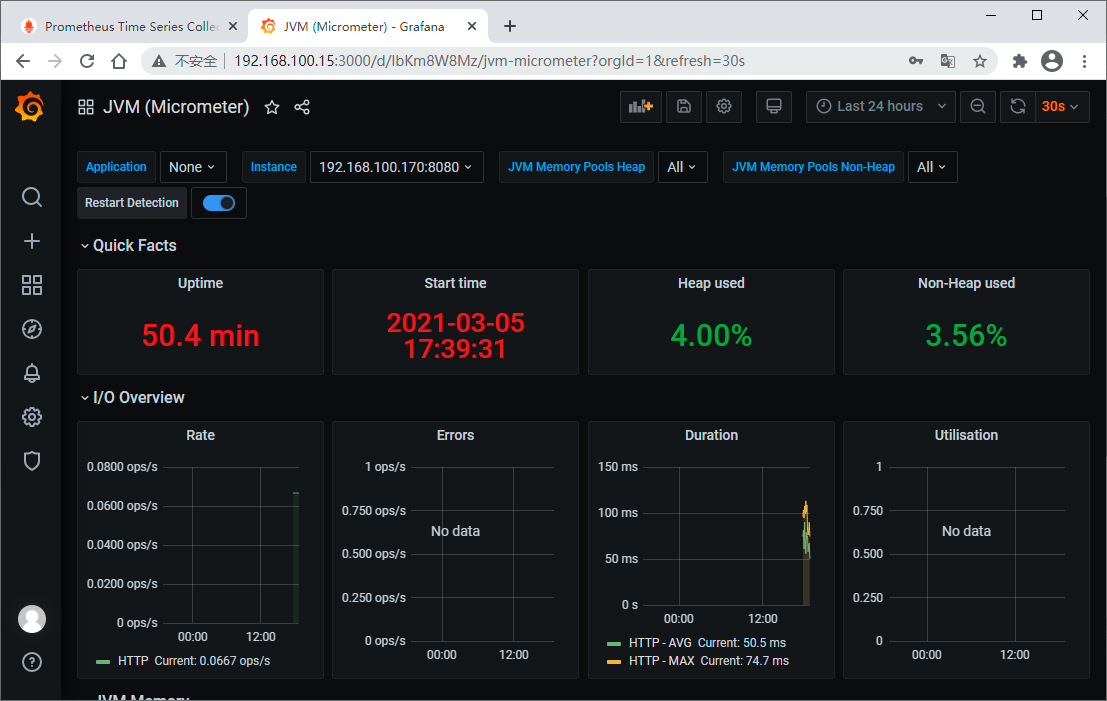

立竿见影，马上就看到漂亮的展示界面了

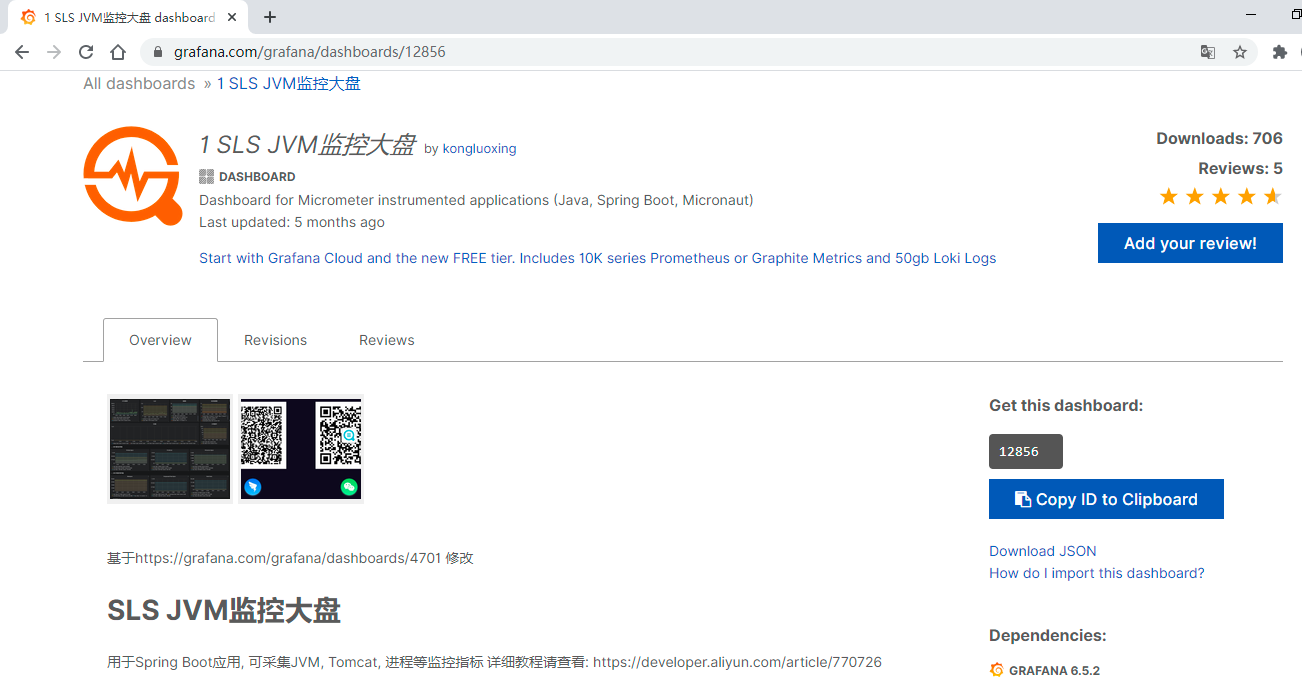

我们再添加一个 DashBoard （ID：12856）
