1.      准备

1.1   介绍

spring-boot-admin 的 Github 源码地址：https://github.com/codecentric/spring-boot-admin

在 Spring Boot Actuator 的基础上提供简洁的可视化 WEB UI，是用来管理 Spring Boot 应用程序的一个简单的界面，提供如下功能：

显示 name/id 和版本号

显示在线状态

Logging 日志级别管理

JMX beans 管理

Threads 会话和线程管理

Trace 应用请求跟踪

应用运行参数信息，如：

Java 系统属性

Java 环境变量属性

内存信息

Spring 环境属性

1.2 组成部分

Spring-boot-admin 由服务器端和客户端组成

服务器端配置 (gradle 工程)：

build.gradle:compile("de.codecentric:spring-boot-admin-server:1.4.1")

compile("de.codecentric:spring-boot-admin-server-ui:1.4.1")

application.properties:server.port= 8090  (自定义)

spring.application.name=Spring Boot Admin Web (自定义)

spring.boot.admin.url=http://localhost:${server.port}(自定义)

spring.jackson.serialization.indent_output=true

endpoints.health.sensitive=false

info.version=1.0.0(自定义)

启动 spring-boot 项目时需要加上 @SpringBootApplication 和 @EnableAdminServer 标签

客户端配置 (gradle 工程)：

build.gradle:compile("de.codecentric:spring-boot-admin-starter-client:1.4.1")

application.properties:

spring.application.name=spring-boot-admin-client (自定义)

spring.boot.admin.url=http://localhost:8090(注册到 server)

server.port=8080(自定义)

info.version=1.0.0 (自定义)

spring-boot-admin-server：服务器后端处理逻辑代码

spring-boot-admin-server-ui：前端界面展示

spring-boot-admin-starter-client：客户端，需要添加到 spring-boot 项目中

2.      工作原理

2.1   客户端注册

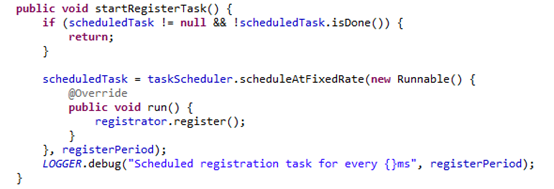

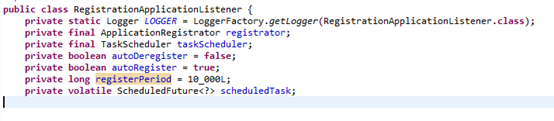

客户端启动后会实例化RegistrationApplicationListener，listener 默认会每隔 10s 到服务端去注册下，如果已经存在，会 refresh

具体代码如下：

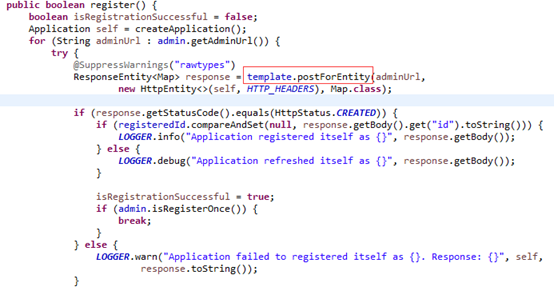

在跟服务器注册之前，客户端会先实例化 Application 信息，获取相应的信息，然后通过 restful http post 请求跟服务器交互

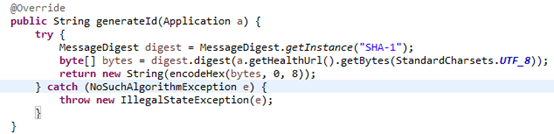

服务端代码逻辑：服务器端首先会根据客户端的 HealthUrl，通过 SHA-1 算法得到客户端的 id 值，借此区分不同的客户端节点

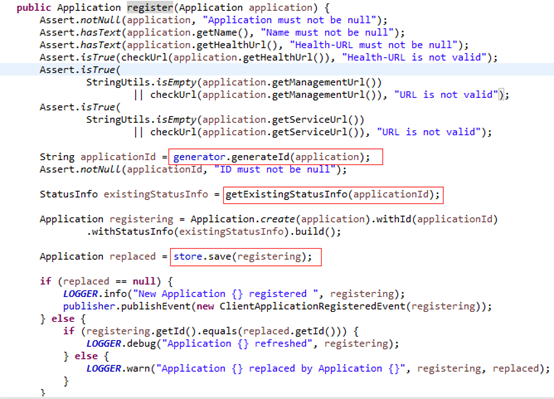

获取到客户端 id 后，从服务端保存的 ConcurrentHashMap 对象中，根据 id 获取客户端状态信息，如果存在状态信息，则 refresh 或者 replace，否则往 map 中新加客户端信息

2.2   路由

客户端注册到服务端，会由服务端维护一层路由映射，会在路径上添加前缀、客户端 id 和后缀，默认前缀为：/api/applications  后缀：/**

Mapped URL path [/api/applications/73abdba9/health/**] onto handler of type [class de.codecentric.boot.admin.zuul.OptionsDispatchingZuulController]
Mapped URL path [/api/applications/73abdba9/env/**] onto handler of type [class de.codecentric.boot.admin.zuul.OptionsDispatchingZuulController]
Mapped URL path [/api/applications/73abdba9/metrics/**] onto handler of type [class de.codecentric.boot.admin.zuul.OptionsDispatchingZuulController]
Mapped URL path [/api/applications/73abdba9/trace/**] onto handler of type [class de.codecentric.boot.admin.zuul.OptionsDispatchingZuulController]
Mapped URL path [/api/applications/73abdba9/dump/**] onto handler of type [class de.codecentric.boot.admin.zuul.OptionsDispatchingZuulController]
Mapped URL path [/api/applications/73abdba9/jolokia/**] onto handler of type [class de.codecentric.boot.admin.zuul.OptionsDispatchingZuulController]
Mapped URL path [/api/applications/73abdba9/info/**] onto handler of type [class de.codecentric.boot.admin.zuul.OptionsDispatchingZuulController]
Mapped URL path [/api/applications/73abdba9/activiti/**] onto handler of type [class de.codecentric.boot.admin.zuul.OptionsDispatchingZuulController]
Mapped URL path [/api/applications/73abdba9/logfile/**] onto handler of type [class de.codecentric.boot.admin.zuul.OptionsDispatchingZuulController]
Mapped URL path [/api/applications/73abdba9/refresh/**] onto handler of type [class de.codecentric.boot.admin.zuul.OptionsDispatchingZuulController]
Mapped URL path [/api/applications/73abdba9/flyway/**] onto handler of type [class de.codecentric.boot.admin.zuul.OptionsDispatchingZuulController]
Mapped URL path [/api/applications/73abdba9/liquibase/**] onto handler of type [class de.codecentric.boot.admin.zuul.OptionsDispatchingZuulController]
Mapped URL path [/api/applications/73abdba9/heapdump/**] onto handler of type [class de.codecentric.boot.admin.zuul.OptionsDispatchingZuulController]

73abdba9 为客户端的id 值

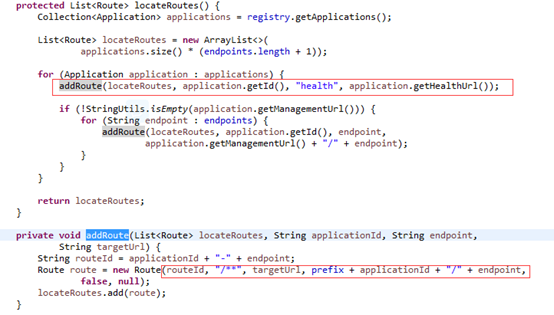

具体代码如下：

具体的路由信息如下：

route matched=Route(id=73abdba9-health, fullPath=/api/applications/73abdba9/health/**,path=/**,location=http://pc-PC:8090/health,prefix=/api/applications/73abdba9/health, retryable=false, sensitiveHeaders=[],customSensitiveHeaders=false)

包含请求的路径，以及具体节点的实际访问路径 (location)

2.3 具体请求执行路径

用户触发界面 -> 界面发起请求 (带有具体的客户端 id)  -> 经过服务器端路由映射 -> 具体节点的访问路径 -> 调用 Spring Boot Autuator 监控接口获取数据返回

界面代码：

经过测试发现 health 接口，默认每隔 20 秒都会触发一次，其它接口只有刷新后才会触发接口调用，也许 health 被设计成心跳连接（猜测）

3.Spring Boot Autuator 监控

Spring boot autuator 提供很多的 Endpoints 访问

endpoints = {"env", "metrics","trace", "dump", "jolokia", "info","activiti", "logfile", "refresh","flyway", "liquibase", "heapdump"};

endpoints 说明以及自定义：

https://docs.spring.io/spring-boot/docs/current/reference/html/production-ready-endpoints.html
