CSS：谈谈栅格布局

　　检验前端的一个基本功就是考查他的布局。很久之前圣杯布局风靡一时，这里就由圣杯布局开始，到最流行的 bootstrap 栅格布局。

　　圣杯布局

　　圣杯布局是一种三列布局，两边定宽，中间自适应：

 1 * {
 2         box-sizing: border-box;
 3     }
 4     html, body{
 5         width: 100%;
 6         height: 100%;
 7         margin: 0;
 8     }
 9     .container{
10         width:100%;
11     }
12     .container:after{
13         display: table;
14         content:".";
15         clear:both;
16     }
17
18     .container .cl{
19         float:left;
20         border: 1px solid red;
21         height: 200px;
22     }
23
24     .main{
25         width:100%;
26         padding 0 290px 0 320px;
27         background-color: blue;
28     }
29     .sub{
30         width: 320px;
31         margin-left:-100%;
32         background-color: white;
33     }
34     .extra{
35         width: 290px;
36         margin-left:-290px;
37         background-color: yellow;
38     }

CSS

1 <body>
2 <div class="container">
3     <div class="cl main">
4     </div>
5     <div class="cl sub"></div>
6     <div class="cl extra"></div>
7 </div>
8 </body>

HTML

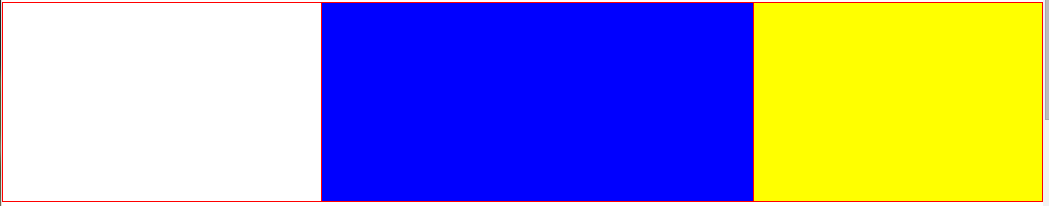

　　圣杯布局的原理就是当子元素处于浮动状态时，设置负 margin，子元素会叠盖到兄弟元素之上。　　

　　那么能否用现在想要将其中蓝色区域再次划分成三个区域，相信有很多种办法。但能否通过嵌套的方式实现呢？我们可以试一下：

 1 <!DOCTYPE html>
 2 <html>
 3 <head>
 4 <meta http-equiv="Content-Type" content="text/html;charset=utf-8"/>
 5 <meta http-equiv="window-target" content="_top">
 6 <title>Writing to Same Doc</title>
 7 <style type="text/css">
 8     * {
 9         box-sizing: border-box;
10     }
11     html, body{
12         width: 100%;
13         height: 100%;
14         margin: 0;
15     }
16     .container{
17         width:100%;
18     }
19     .container:after{
20         display: table;
21         content:".";
22         clear:both;
23     }
24
25     .container .cl{
26         float:left;
27         border: 1px solid red;
28         height: 200px;
29     }
30
31     .main{
32         width:100%;
33         padding: 0 290px 0 320px;
34         background-color: blue;
35     }
36     .sub{
37         width: 320px;
38         margin-left:-100%;
39         background-color: white;
40     }
41     .extra{
42         width: 290px;
43         margin-left:-290px;
44         background-color: yellow;
45     }
46 </style>
47 </head>
48 <body>
49 <div class="container">
50     <div class="cl main">
51         <div class="container">
52             <div class="cl main"></div>
53             <div class="cl sub"></div>
54             <div class="cl extra"></div>
55         </div>
56     </div>
57     <div class="cl sub"></div>
58     <div class="cl extra"></div>
59 </div>
60
61 </body>
62 </html>

HTML

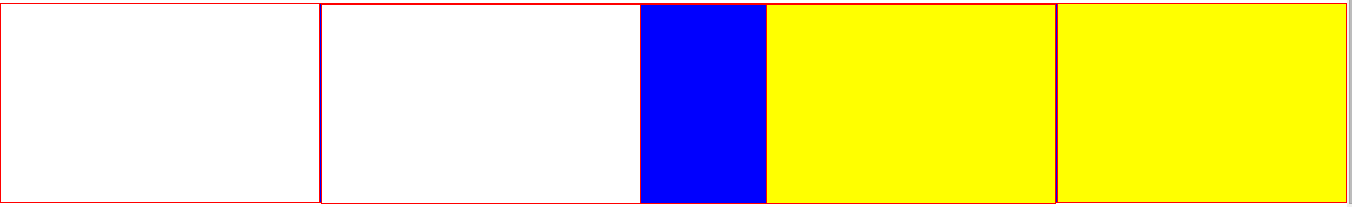

　　可以看到蓝色区域已被划分成三个区域。这个过程是不是很像 bootstrap 中的栅格嵌套？诚然，利用圣杯布局我们可以实现一套简单的栅格系统，详情请看这篇文章：

双飞翼布局介绍 - 始于淘宝 UED 里面介绍的双飞翼布局实际上就是圣杯布局的变体。但栅格布局就是简单的嵌套出来的吗，很明显答案是否定的。栅格设计系统（又称网格设计系统、标准尺寸系统、程序版面设计、瑞士平面设计风格、国际主义平面设计风格），是一种平面设计的方法与风格。运用固定的格子设计版面布局，其风格工整简洁，已成为今日出版物设计的主流风格之一。那么如何来设计栅格系统呢？我们往下看

　　栅格系统的原理

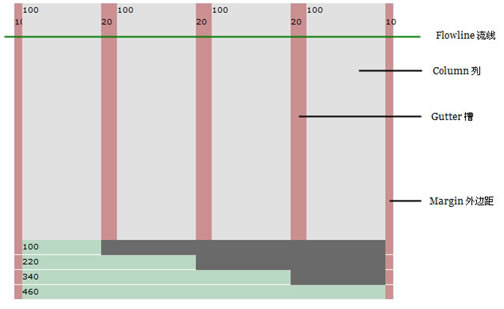

　　假设：Flowline 的宽度为 W，column 的宽度为 c，Gutter 的宽度为 g，Margin 的宽度为 m，栅格列数为 N

　　W = c*N + g*(N-1) + 2m；g 的宽度通常为 m 的两倍，所以：

　　W = (c+g) * N；把 c+g 记为 C，得：

　　W = C * N;

　　大部分的栅格系统都是此公式的变体。

　　Bootstrap 的栅格系统

　　下面我们将一起来看一下常见的栅格布局的设计和 bootstrap 中的设计实现。BootStrap 中合理的使用栅格布局，必须将列放入 row 中，而 row 必须放入 container 中。container 类在布局中主要有两个作用：

在不同的宽度区间内（响应式断点）提供宽度限制。当宽度变化时，采用不同的宽度。
提供一个 padding，阻止内部内容触碰到浏览器边界。

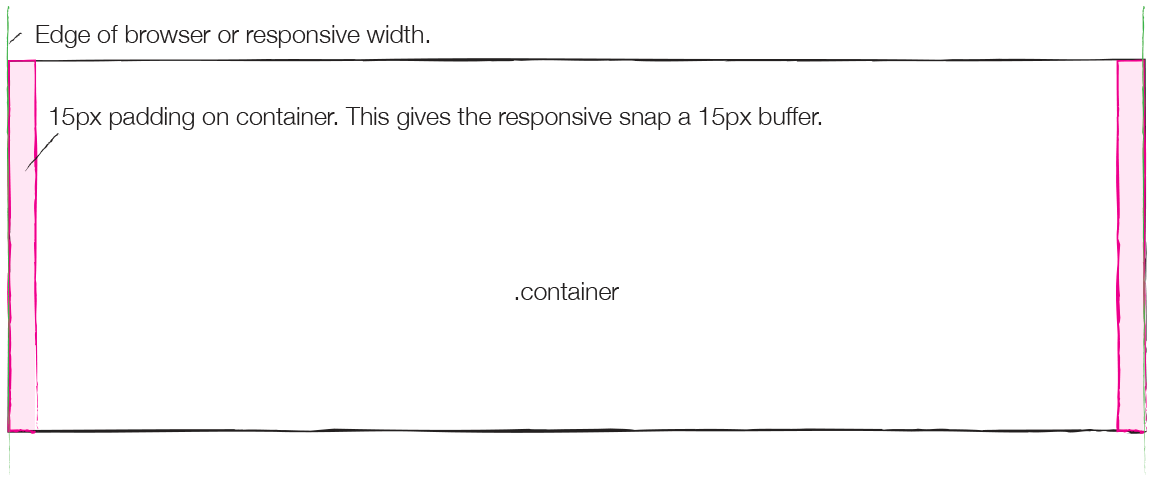

　　Bootstrap 中使用 padding 代替上文中的 margin。大小为 15px，如下图所示，粉红色为 padding 大小。

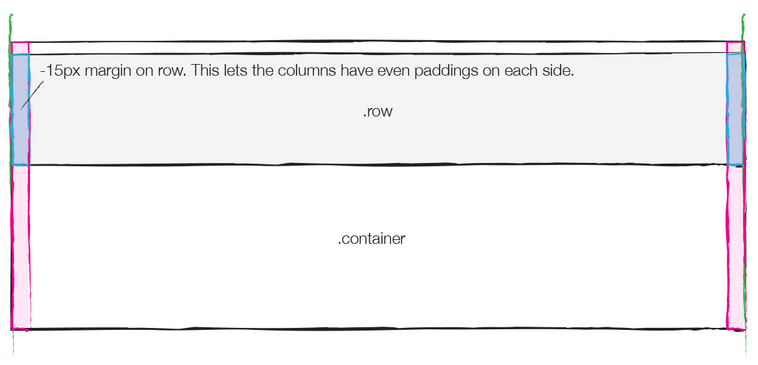

　　Row 是 column 的容器，每个 row 中的 column 之和必须为 12，不过我们可以通过嵌套的方式扩展。Row 的左右 margin 都为 -15px，用来抵消 container 中的 padding，如下图蓝色部分所示：

　　row 的这种设计主要为了方便嵌套，后文中会提到。

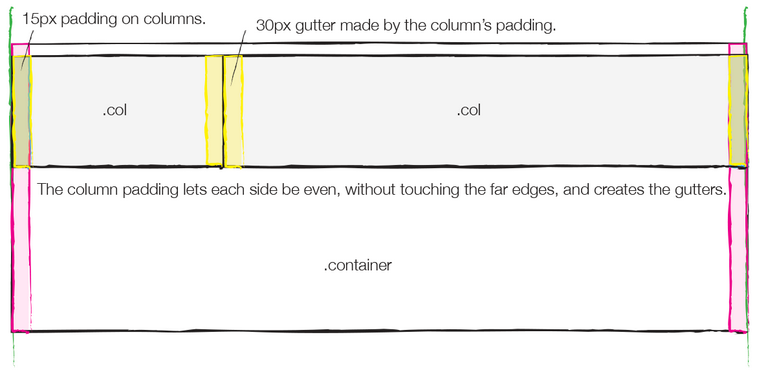

　　Colomn 是栅格系统的主角，每个 column 左右 padding 都为 15px，上文中 row 的负 margin 抵消了 container 的 padding，所以为每个 column 设置 padding 就是为了防止内容直接触碰边界，同时不同的 column 之间拥有 30px 的卡槽（Gutter）。如下图黄色部分所示：

　　现在想想上文中提到的公式：W = C * N;

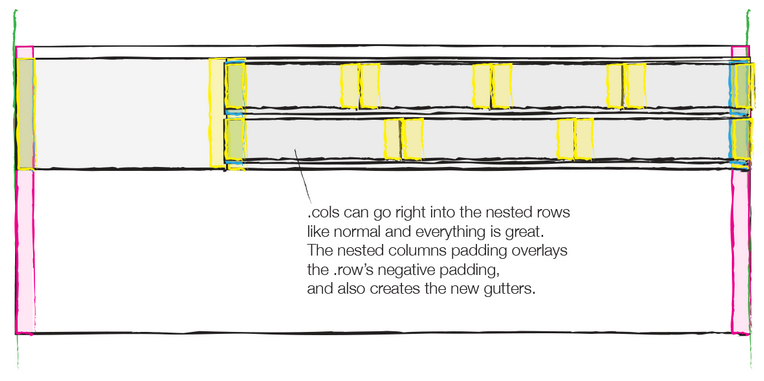

　　上文提到 row 的负 margin 设计主要为了嵌套，如果要在 column 中嵌套 column 首先要把被嵌套的 column 放到 row 中，把 row 放到作为容器的 column 中，而不需要在放置一个 container。如下图中蓝色所示，是放入 column 中的 row 的负 margin 区域。
