vue项目中使用bpmn-基础篇
内容概述
本系列“vue 项目中使用 bpmn-xxxx”分为七篇，均为自己使用过程中用到的实例，手工原创，目前陆续更新中。主要包括 vue 项目中 bpmn 使用实例、应用技巧、基本知识点总结和需要注意事项，具有一定的参考价值，需要的朋友可以参考一下。如果转载或通过爬虫直接爬的，格式特别丑，请来原创看：我是作者原文
前情提要
vue 项目中的用到流程图 bpmn，而bpmn-js官方的文档是英文的，也没有找到 api 文档。所以只能在使用过程中，自己不断爬坑填坑了。

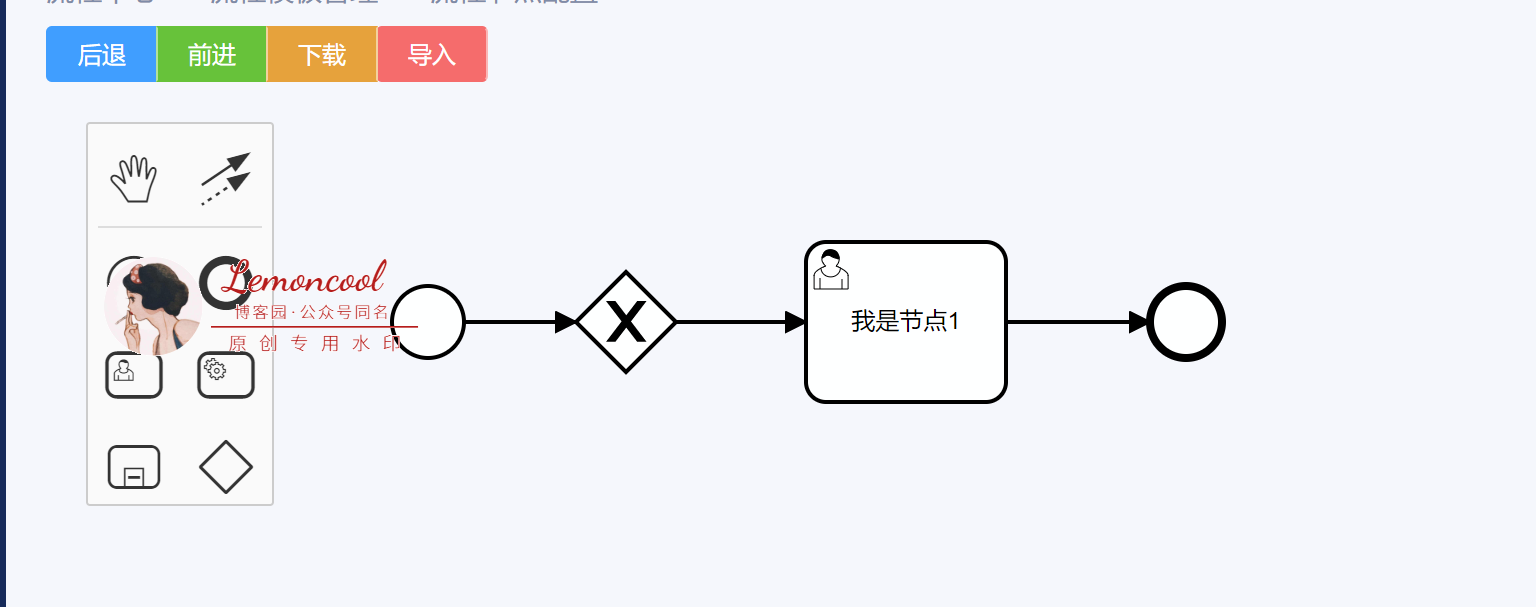

首先，看一眼效果图
1. 安装 bpmn-js
npm install bpmn-js --save
2. 在 main.js 中引入样式
import 'bpmn-js/dist/assets/diagram-js.css';
import 'bpmn-js/dist/assets/bpmn-font/css/bpmn-embedded.css';
3.vue 页面引入并使用 bpmn
import BpmnModeler from 'bpmn-js/lib/Modeler';
import CustomPaletteProvider from './customPalette';
import camundaExtension from './resources/camunda';
4. 基本操作：前进、回退、bpmn 文件导入、导出
<template>
<div class="containerBox">
<el-button-group>
<el-button type="primary" size="mini" @click="handleUndo"> 后退 </el-button>
<el-button type="success" size="mini" @click="handleRedo"> 前进 </el-button>
<el-button type="warning" size="mini" @click="handleDownload"> 下载 </el-button>
<el-upload
style="display: inline-block;"
:file-list="fileList"
class="upload-demo"
action=""
:auto-upload="false"
:show-file-list="false"
:http-request="httpRequest"
:on-change="handleOnchangeFile"
:on-remove="handleRemove"
:before-remove="beforeRemove"
>
<el-button type="danger" size="mini"> 导入 </el-button>
</el-upload>
</el-button-group>
<div id="container"></div>
</div>
</template>
<script>
import BpmnModeler from 'bpmn-js/lib/Modeler';
import CustomPaletteProvider from './customPalette';
import camundaExtension from './resources/camunda';
export </span><span style="color: rgba(0, 0, 255, 1)">default</span><span style="color: rgba(0, 0, 0, 1)"> {
name: </span>'index'<span style="color: rgba(0, 0, 0, 1)">,
data() {
</span><span style="color: rgba(0, 0, 255, 1)">return</span><span style="color: rgba(0, 0, 0, 1)"> {
containerEl: </span><span style="color: rgba(0, 0, 255, 1)">null</span><span style="color: rgba(0, 0, 0, 1)">,
bpmnModeler: </span><span style="color: rgba(0, 0, 255, 1)">null</span><span style="color: rgba(0, 0, 0, 1)">,
fileList: []
};
},
mounted() {
</span><span style="color: rgba(0, 0, 255, 1)">this</span>.containerEl = document.getElementById('container'<span style="color: rgba(0, 0, 0, 1)">);
</span><span style="color: rgba(0, 0, 255, 1)">this</span>.bpmnModeler = <span style="color: rgba(0, 0, 255, 1)">new</span><span style="color: rgba(0, 0, 0, 1)"> BpmnModeler({
container: </span><span style="color: rgba(0, 0, 255, 1)">this</span><span style="color: rgba(0, 0, 0, 1)">.containerEl,
moddleExtensions: {camunda: camundaExtension},
additionalModules: [CustomPaletteProvider]
});
</span><span style="color: rgba(0, 0, 255, 1)">this</span><span style="color: rgba(0, 0, 0, 1)">.create();
},
methods: {
create() {
</span><span style="color: rgba(0, 0, 255, 1)">this</span>.bpmnModeler.createDiagram(() =><span style="color: rgba(0, 0, 0, 1)"> {
</span><span style="color: rgba(0, 0, 255, 1)">this</span>.bpmnModeler.get('canvas').zoom('fit-viewport'<span style="color: rgba(0, 0, 0, 1)">);
});
},
handleRemove(file) {
</span><span style="color: rgba(0, 0, 255, 1)">for</span> (let i = 0; i < <span style="color: rgba(0, 0, 255, 1)">this</span>.fileList.length; i++<span style="color: rgba(0, 0, 0, 1)">) {
</span><span style="color: rgba(0, 0, 255, 1)">if</span> (file.name === <span style="color: rgba(0, 0, 255, 1)">this</span><span style="color: rgba(0, 0, 0, 1)">.fileList[i].name) {
</span><span style="color: rgba(0, 0, 255, 1)">this</span>.fileList.splice(i, 1<span style="color: rgba(0, 0, 0, 1)">);
}
}
},
beforeRemove(file) {
</span><span style="color: rgba(0, 0, 255, 1)">return</span> <span style="color: rgba(0, 0, 255, 1)">this</span><span style="color: rgba(0, 0, 0, 1)">.$confirm(`确定移除 ${file.name}？`);
},
</span><span style="color: rgba(0, 128, 0, 1)">//</span><span style="color: rgba(0, 128, 0, 1)"> 后退</span>
handleUndo() {
this.bpmnModeler.get('commandStack').undo();
},
// 前进
handleRedo() {
this.bpmnModeler.get('commandStack').redo();
},
handleDownload() {
this.bpmnModeler.saveXML({format: true}, (err, data) => {
const dataTrack = 'bpmn';
const a = document.createElement('a');
const name = diagram.${dataTrack};
a.setAttribute(
'href',
data:application</span>/bpmn20-xml;charset=UTF-8,${encodeURIComponent(data)}
);
a.setAttribute('target', '_blank');
a.setAttribute('dataTrack', diagram:download-<span style="color: rgba(0, 0, 0, 1)">${dataTrack});
a.setAttribute('download', name);
document.body.appendChild(a);
a.click();
document.body.removeChild(a);
});
},
handleOnchangeFile(file) {
const reader = new FileReader();
let data = '';
reader.readAsText(file.raw);
reader.onload = (event) => {
data = event.target.result;
this.bpmnModeler.importXML(data, (err) => {
if (err) {
this.$message.info('导入失败');
} else {
this.$message.success('导入成功');
}
});
};
}
}
}
</script>
<style lang="scss">
.containerBox {
height: calc(100vh - 220px);
position: relative;
#container {
height: calc(100% - 50px);
}
}
</style>
5. 后续
步骤 4 代码中，有 2 个 import，是我在后面会讲到的，代码没有摘干净就传过来了。感谢 @baogege 发现提醒。
import CustomPaletteProvider from './customPalette';
import camundaExtension from './resources/camunda';
这两句引入的含义：
第一个文件 customPalette 是自定义的左侧工具栏，如果不需要自定义，可直接把引入去掉，不影响。如果需要自定义，在我的博客这系列的第五篇里讲到了如何自定义 platter，可以借鉴一下。
第二个文件是定义各个元素拥有的属性配置。我放在了附件中（点我！我是 camunda 文件），小伙伴们自己下载一下，下载后改一下后缀，改成.json。一定要改，不然项目效果不对。（因为上传时，.json 格式不支持上传，所以我把后缀改成.js 传的）。
最近在用这个 bpmn 组件画图，遇到了很多知识点，例如预览、更新节点名字、更新节点颜色、点击 xml 获取节点 id、根据 id 获取元素实例，后续慢慢整理 ~
