vue + gojs 实现拖拽 流程图 （一）

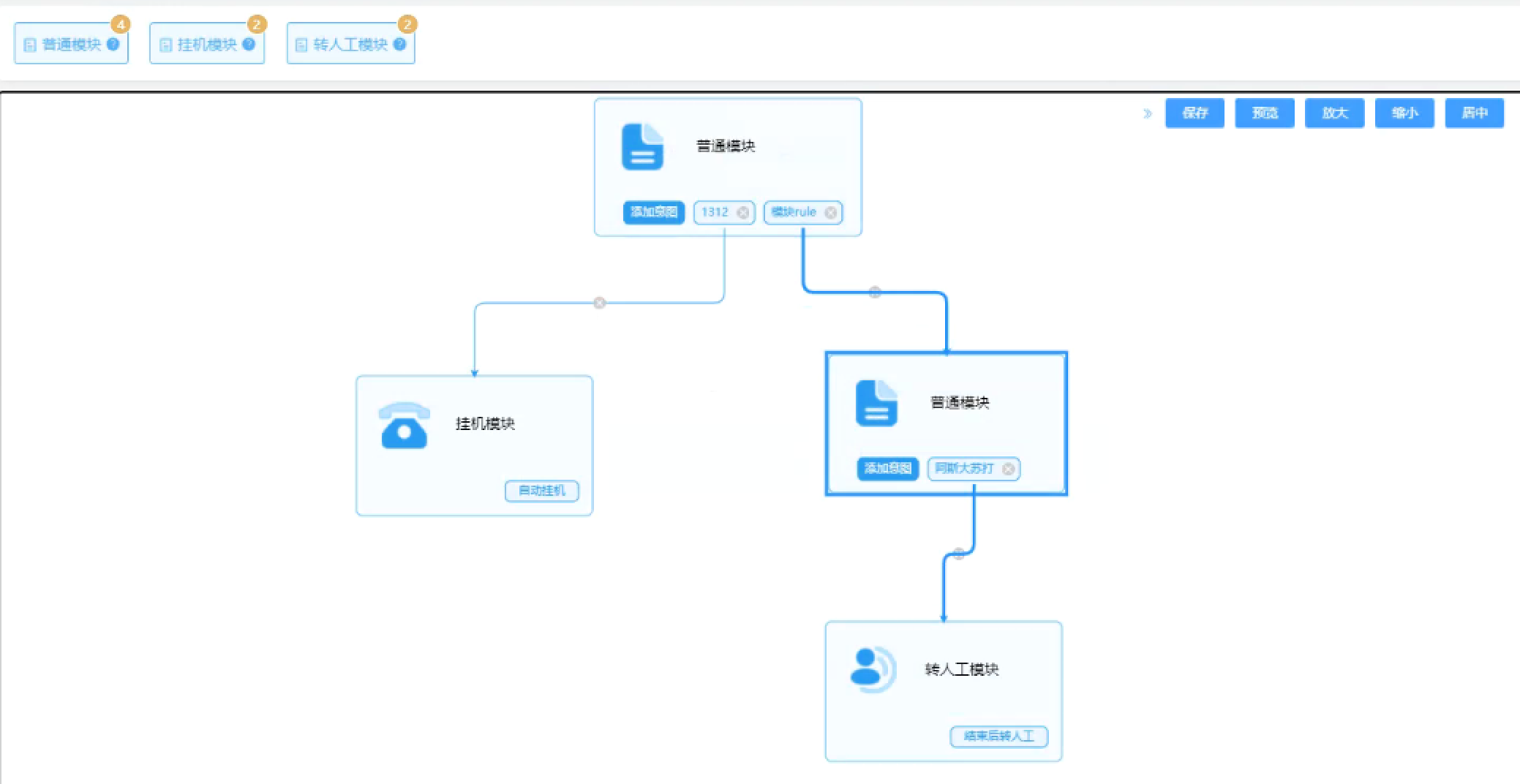

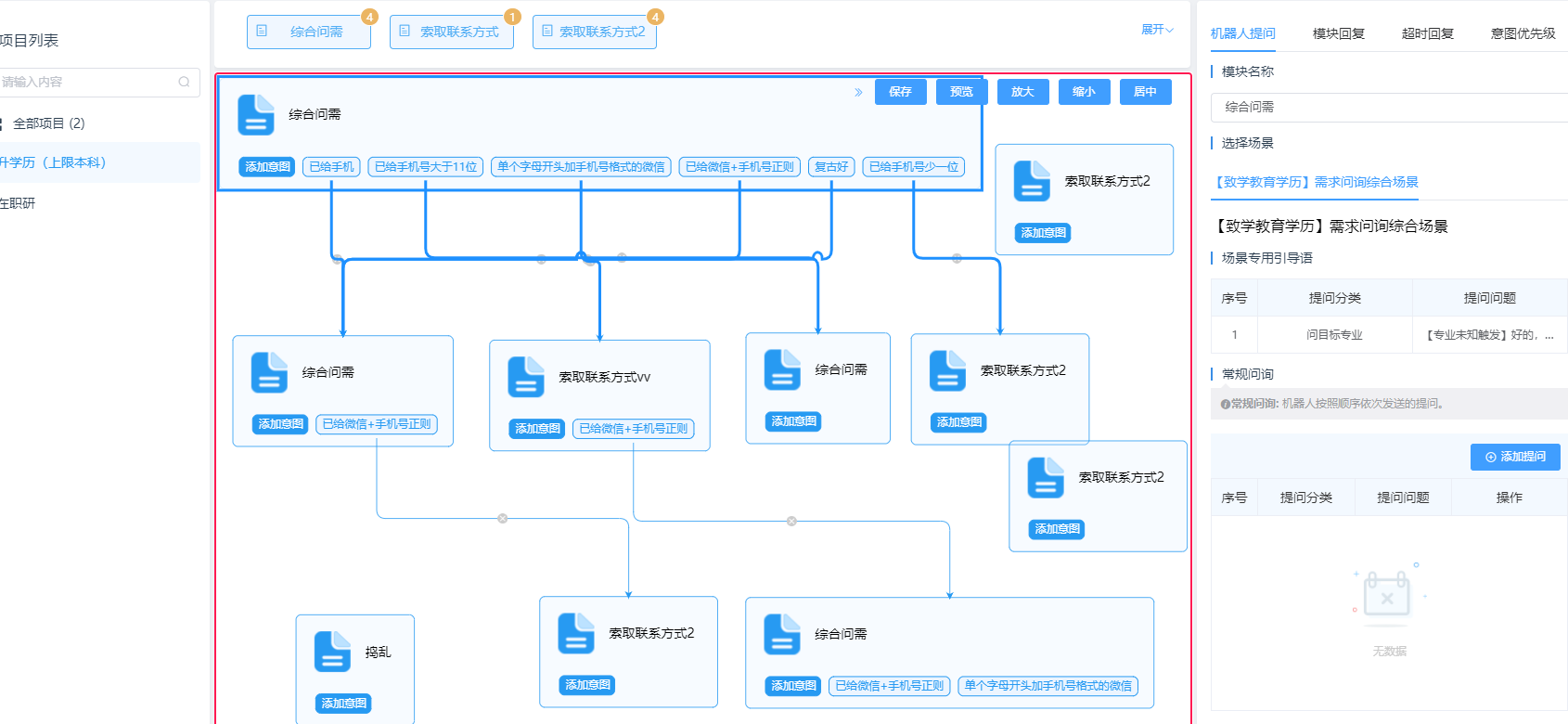

 一、流程图效果

      最近一段时间在研究 go.js, 它是一款前端开发画流程图的一个插件，也是一个难点，要说为什么是难点，首先，它是依赖画布 canvas 知识开发。其次，要依赖于内部 API 开发需求，开发项目需求的时候就要花费大量的时间去熟悉 go.js 的 API，然后才能进行开发。话不多说，我就先把我最近做的项目案例效果图展示一下：









看到效果图大家可能会想这个挺简单的，会想没什么难点，其实真正开发的时候才会知道的、才会领悟到。



二、为什么选 go.js 流程图插件去开发项目？

       在项目开发一期的时候我用的不是 go.js, 而用的是一款轻便的流程插件 jsplumb.js, 它也集成了各种功能性 API，但是在开发二期的时候它的内部功能已经满足不了需求了，所以我就开始在网上查找流程插件，看了很多插件，比如：G6，D3 等这些可视化流程插件都是不能满足需求。要说为什么不能满足需求, 原因如下：

       一、首先，看到效果图里的内置多点和其他模块单点连线问题，其他插件是无法这个满足需求的，可能我没有深入去了解其他的流程插件吧，但是 go.js 里内置点连线可以让开发者很快的理解代码逻辑，不用耗费大量的时间去想点与点的连线。

       二、代码上的数据结构问题，其他插件里的 API 数据字段繁琐量多，不够清晰明了，而 go.js 里的数据结构就两个重要字段，一是所有模块的字段集合二是连线字段集合，根据需求可以随意加字段。

三、项目开发

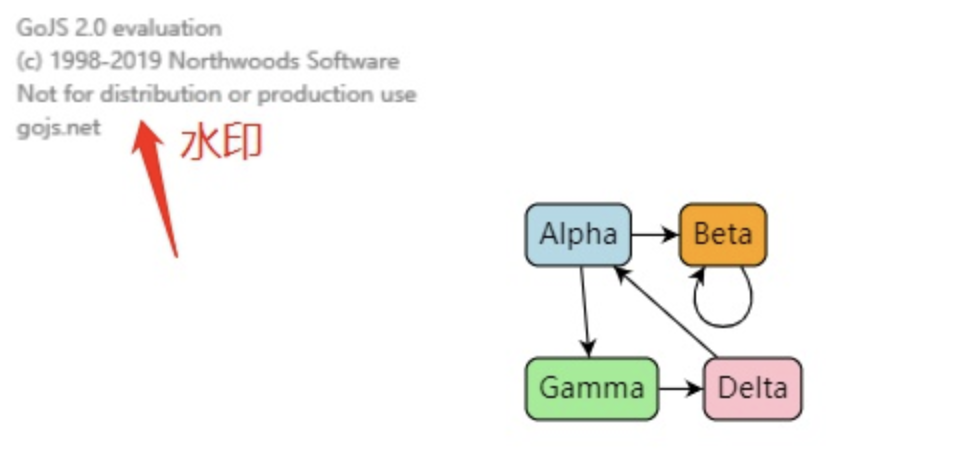

      （一）、首先直接使用 go.js，画布中是有水印的

其实这个问题不大，替换一行代码就可以去除水印

引入 go.js 后，直接在编辑器中全局搜索 7eba17a4ca3b1a8346，找到类似这样结构的代码

a.ir=b.W[Ra("7eba17a4ca3b1a8346")][Ra("78a118b7")](b.W,ok,4,4);

注：不同的版本代码不是完全相同的，可能是 a.jv（属性名是会变的） =‘xxxxx’，将这行代码替换成

a.ir=function(){return true;}; //a. 属性名    要保持一致

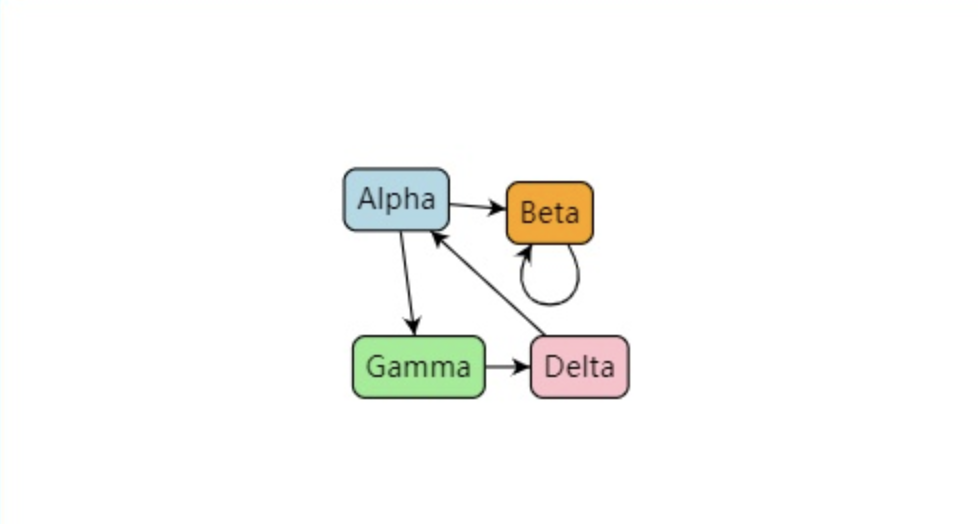

去除水印的效果



（二）、HTML

?
1
2
3
4
5
6
7
8
9
<--第一种-->
<template>
    <div id="wrap">
        <div id="chart-wrap">
            <div id="chart-palette"></div><-- 画布一 -->
            <div id="chart-diagram"></div><-- 画布二 -->
        </div>
    </div>
</template>
?
1

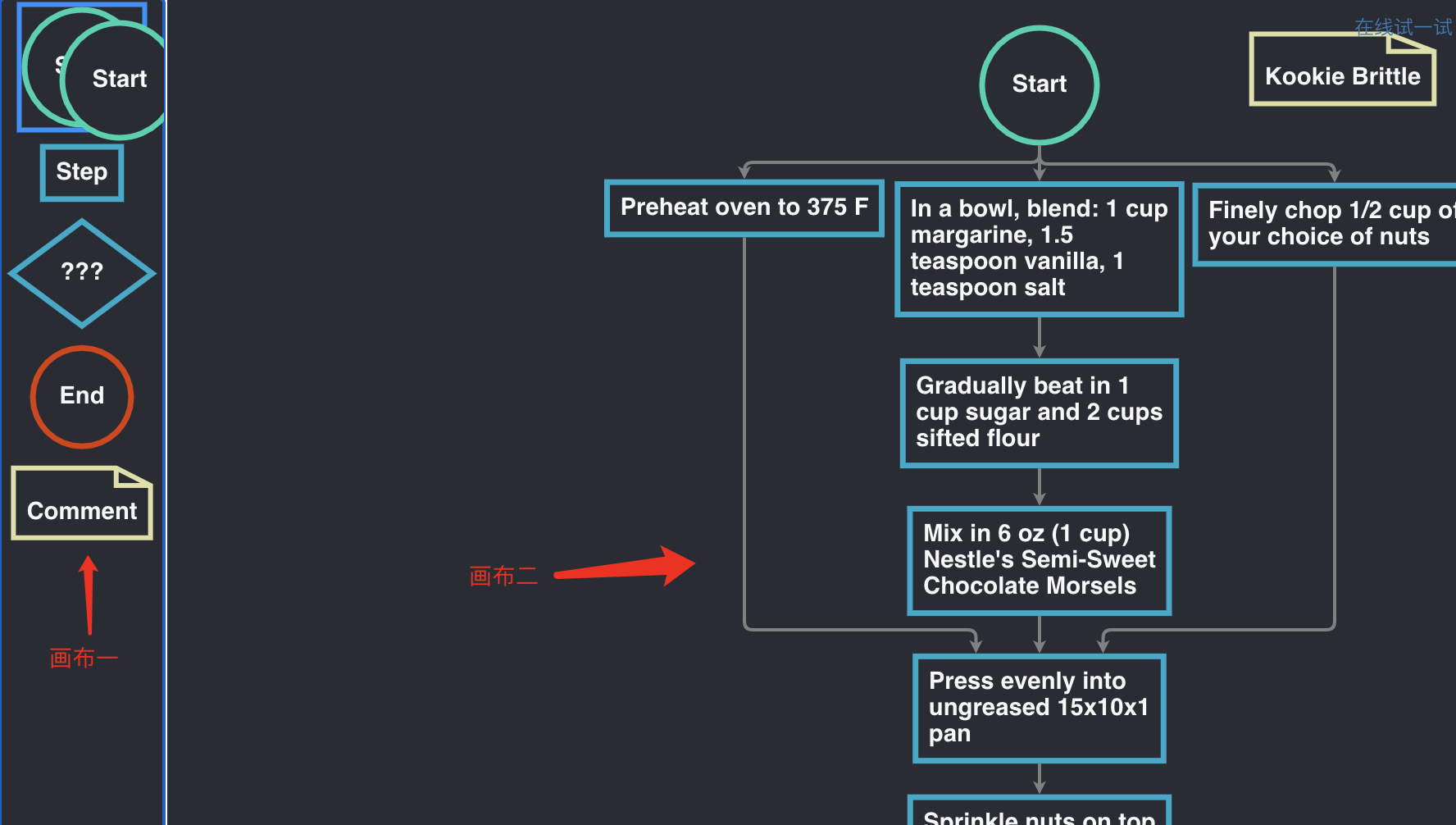

如图：
?
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
第二种
 结合vue的拖拽组件vuedraggable 实现业务需求。
<template>
     <div id="chart-wrap">
                <div v-for="tab in tabLIst" :key="tab.id" class="tab">
              //拖动
           <vuedraggable @end.stop="end" @start.stop="move">

                                 <i :class="tab.icon" /> {{ tab.text }}
                                 <el-tooltip effect="dark" :content="tab.tooltip" placement="top">
                                             <i class="el-icon-question" />
                                 </el-tooltip>
                    </vuedraggable>
                  </div>
         <div id="chart-diagram"/> <--画布-->
      </div>
</template>

　　

?
1

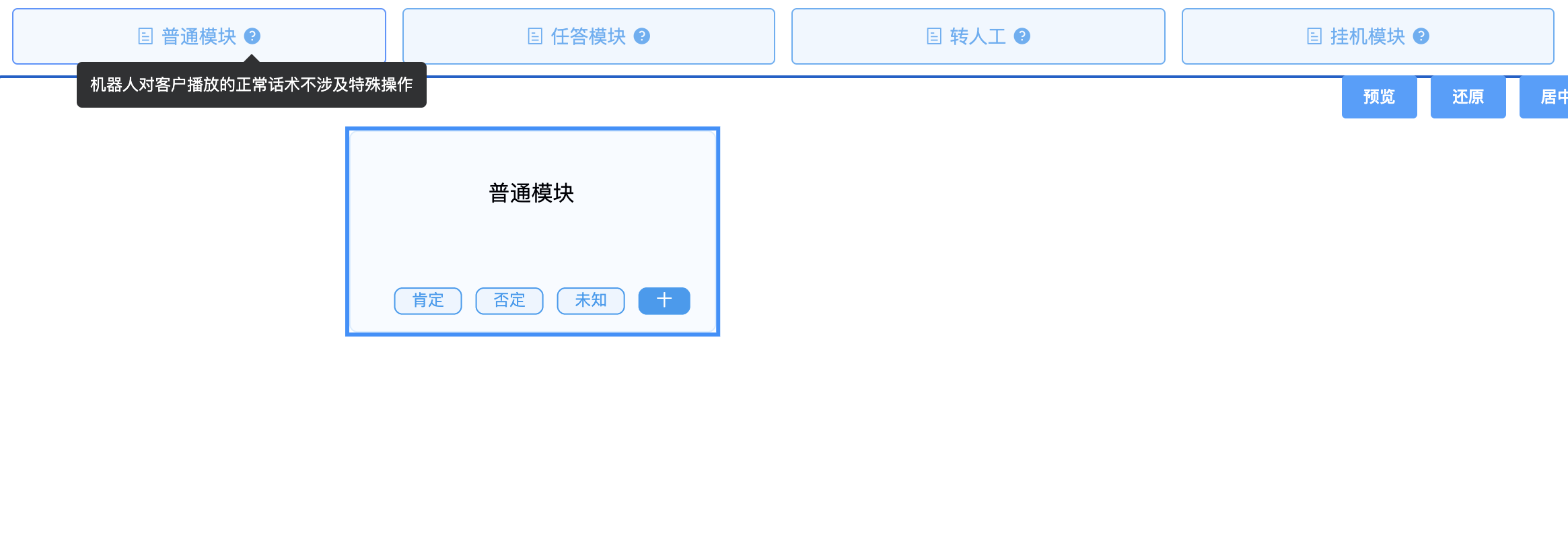

如图：





　　

（三）、画布的基本设置 。

?
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
this.diagram = $(go.Diagram, "chart-diagram",
                {
                    // 画布初始位置
                    initialContentAlignment: go.Spot.LeftSide, // 居中显示
                    "undoManager.isEnabled": true, // 支持 Ctrl-Z 和 Ctrl-Y 操作
                    // 初始坐标
                    // initialPosition: new go.Point(0, 0),
                    //allowSelect:false,  ///禁止选中
                    // "toolManager.hoverDelay": 100, //tooltip提示显示延时
                    // "toolManager.toolTipDuration": 10000, //tooltip持续显示时间
                    //  isReadOnly:true,//只读

                    //禁止水平拖动画布
                    //禁止水平滚动条
                    allowHorizontalScroll: false,
                    // 禁止垂直拖动画布
                    //禁止垂直滚动条
                    allowVerticalScroll: false,
                    allowZoom: true,//画布是否可以缩放
                    "grid.visible": false, //显示网格
                    // allowMove: true, //允许拖动
                    // allowDragOut:true,
                    allowDelete: true,//禁止删除节点
                    allowCopy: true,//禁止复制
                    // 禁止撤销和重做
                    // "undoManager.isEnabled": false,
                    // 画布比例
                    // scale:1.5，
                    // minScale:1.2,//画布最小比例
                    // maxScale:2.0,//画布最大比例
                    // 画布初始化动画时间
                    // "animationManager.duration": 600,
                    // 禁止画布初始化动画
                    "animationManager.isEnabled": false,
                    // autoScale:go.Diagram.Uniform,//自适应

                    // autoScale:go.Diagram.UniformToFill,//自适应
                    //    "draggingTool.dragsLink": false,//拖动线
                    // autoScale:go.Diagram.None,//默认值不自适应
                    // 画布边距padding
                    // padding:80或者new go.Margin(2, 0)或new go.Margin(1, 0, 0, 1)
                    // validCycle: go.Diagram.CycleDestinationTree，//只允许有一个父节点
                    //节点模块动画  S
                    // "animationManager.initialAnimationStyle":go.Animation.EaseOutExpo,
                    // "animationManager.initialAnimationStyle": go.Animation.EaseInOutQuad,
                    "animationManager.initialAnimationStyle": go.AnimationManager.None,
                    // "animationManager.initialAnimationStyle":go.AnimationManager.AnimateLocations,
                    //节点模块动画   D
                    // validCycle: go.Diagram.CycleNotUndirected，

                    // validCycle: go.Diagram.CycleNotDirected，
                    // validCycle: go.Diagram.CycleSourceTree，
                    //ismodelfied:true //禁止拖拽
                    // 禁止鼠标拖动区域选中
                    // "dragSelectingTool.isEnabled" : false,
                    //允许使用delete键删除模块
                    "commandHandler.deletesTree": true,
                    // "hasHorizontalScrollbar":false,//去除水平滚动条
                    // "hasVerticalScrollbar":false,//去除竖直滚动条
                    // "canStart":false,
                    // allowClipboard: true,
                    // "toolManager.mouseWheelBehavior": go.ToolManager.WheelZoom, //有鼠标滚轮事件放大和缩小，而不是向上和向下滚动
                    // layout: $(go.TreeLayout,
                    //  { angle: 90, layerSpacing: 80 }),
                }
            );

　　

（三）、整体画布事件及节点的监听

?
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
// 监听连线
this.diagram.addDiagramListener("LinkDrawn", (e) => {
    console.log(e.subject.part);
});
// 监听删除
 this.diagram.addDiagramListener("SelectionDeleted", (e) => {
     e.subject.each(function (n) {
         console.log(n.data.key);
     });
  })
// 修改节点
this.diagram.addDiagramListener("TextEdited", (evt) => {
    console.log(e.subject.part);
});
// 监听点击
this.diagram.addDiagramListener("ObjectSingleClicked", (e) => {<br>　　　　　　　　　　　　<br>                   //这是清除高亮的
   // e.diagram.commit((d) => {
    //      d.clearHighlighteds();
     // }, "no highlighteds");
});

// // 移动事件
this.diagram.addDiagramListener("SelectionMoved", (e) => {
    console.log(e.diagram.lastInput.documentPoint);
});

(四)、连线点封装函数

?
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
// 节点连接线
           makePort (name, align, spot, output, input) {
               var horizontal = align.equals(go.Spot.Top) || align.equals(go.Spot.Bottom)
               return $(go.Shape, {
                   fill: 'transparent', // 默认透明不现实
                   strokeWidth: 0, // 无边框
                   fromMaxLinks: 1, //
                   width: horizontal ? NaN : 10, // 垂直"port"则8像素宽
                   height: !horizontal ? NaN : 5, // 水平"port"则8像素
                   alignment: align, // 同其模块对齐
                   stretch: horizontal
                       ? go.GraphObject.Horizontal
                       : go.GraphObject.Vertical, // 自动同其模块一同伸缩
                   portId: name, // 声明ID
                   fromSpot: spot, // 声明连线头连出此"port"的位置
                   fromLinkable: output, // 布尔型，是否允许连线从此"port"连出
                   toLinkable: input, // 布尔型，是否允许连线从此"port"连出
                   toSpot: spot, // 声明连线尾连入此"port"的位置
                   cursor: 'pointer', // 鼠标由指针改为手指，表示此处可点击生成连线
                   mouseEnter: function (e, port) {
                       // 鼠标移到"port"位置后，高亮
                       if (!e.diagram.isReadOnly) port.fill = 'rgba(255,0,255,0.3)'
                   },
                   mouseLeave: function (e, port) {
                       // 鼠标移出"port"位置后，透明
                       port.fill = 'transparent'
                   }
               })
           }

（五）、节点连线的高亮函数。

?
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
isHighlightedFun(link) {
                return $$(go.Shape,
                      "RoundedRectangle", {
                          fill: "rgba(217,236,255,.2)",
                          stroke: "rgba(39,154,242,.1)",
                          strokeWidth: 1,
                      },
                      new go.Binding("stroke", "isHighlighted", (h) => {
                            return h ? "rgba(39,154,242,1)" : "rgba(39,154,242,.8)";
                      }).ofObject(),
                      new go.Binding("strokeWidth", "isHighlighted", (h) => {
                          return h ? 2.5 : 1.3;
                      }).ofObject(),
                )
    }

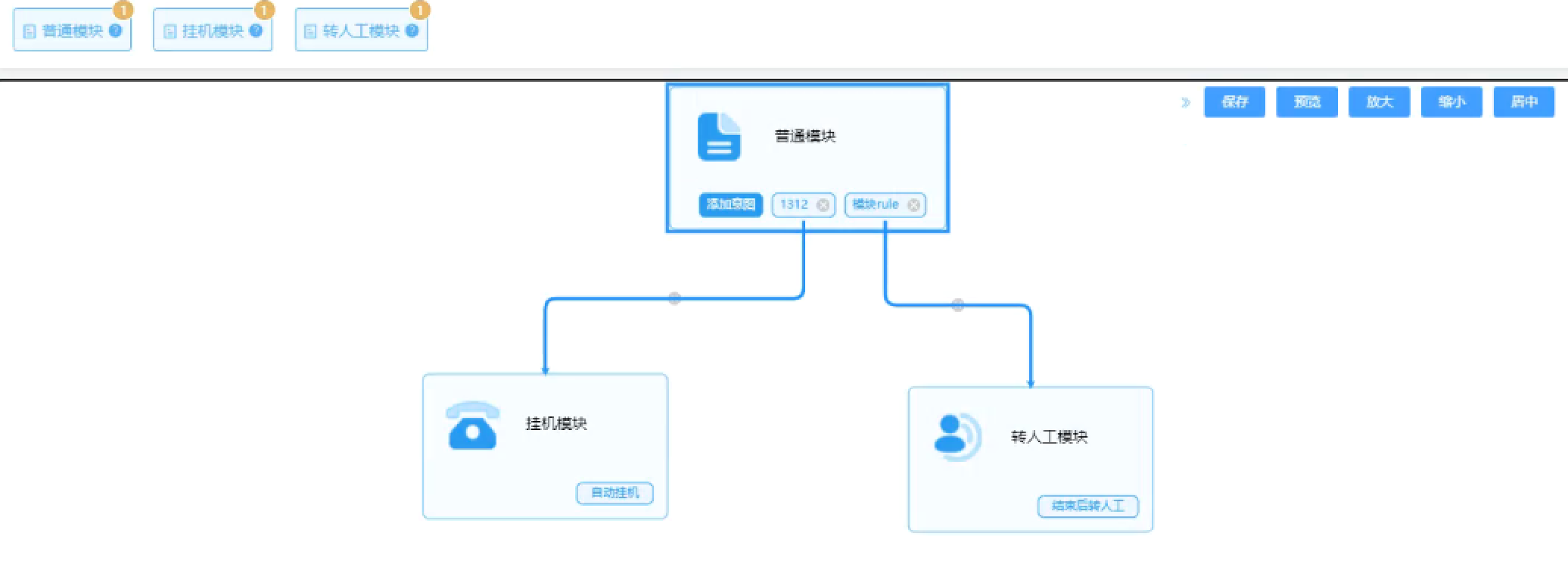

  如图：







  (六)、 节点连接线。（方法封装）

?
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
makePort(name, align, spot, output, input) {
                var horizontal = align.equals(go.Spot.Top) || align.equals(go.Spot.Bottom);
                return $$(go.Shape,
                      {
                          fill: "transparent",  // 默认透明
                          strokeWidth: 0,  // 无边框
                          fromMaxLinks: 1,  //最大连接数
                          width: horizontal ? NaN : 10,  // 垂直"port"则8像素宽
                          height: !horizontal ? NaN : 2,  // 水平"port"则8像素
                          alignment: align,  // 同其模块对齐
                          stretch: (horizontal ? go.GraphObject.Horizontal : go.GraphObject.Vertical),//自动同其模块一同伸缩
                          portId: name,  // 声明ID
                          fromSpot: spot,  // 声明连线头连出此"port"的位置
                          fromLinkable: output,  // 布尔型，是否允许连线从此"port"连出
                          toLinkable: input,  // 布尔型，是否允许连线从此"port"连出
                          toSpot: spot,  // 声明连线尾连入此"port"的位置
                          cursor: "pointer",  // 鼠标由指针改为手指，表示此处可点击生成连线
                          mouseEnter: (e, port) => {  //鼠标移到"port"位置后，高亮
                              if (!e.diagram.isReadOnly) port.fill = "rgba(255,0,255,0.3)";
                          },
                          mouseLeave: (e, port) => {// 鼠标移出"port"位置后，透明
                              port.fill = "transparent";
                          }
                      });
            }注意：要在this.diagram.nodeTemplateMap.add 增加模块里调用。
示例：this.diagram.nodeTemplateMap.add(type,
                      $$(go.Node, "Auto",
               this.makePort("T", go.Spot.Top, go.Spot.TopCenter, false, true)
))

四、当前画布的监听事件名称包括

  • "AnimationStarting" ：动画渲染前事件, 加载图表的动画即将开始;
  • "AnimationFinished" ：动画渲染完事件, 加载图表刚刚完成的动画;
  • "BackgroundSingleClicked"： 背景单击事件, 单击图表背景;
  • "BackgroundDoubleClicked" ：背景双击事件, 双击图表背景;
  • "BackgroundContextClicked" ：背景右键事件, 右键单击图表背景;
  • "ChangingSelection"： 改变选择前事件, 一个操作即将改变 Diagram.selection 图表选择集合,
  • "ChangedSelection" ：改变选择后事件, 一个操作已经改变?Diagram.selection 图表选择集合,
  • "ClipboardChanged" ：剪切板改变事件, 零部件已被 CommandHandler.copySelection 复制到剪贴板上;
  • "ClipboardPasted" ：剪切板粘贴事件, 零部件已由 CommandHandler.pasteSelection 从剪贴板复制到图表中;
  • "DocumentBoundsChanged"： 文档范围改变事件, 图表中各零部件的面积,?Diagram.documentBounds, 已经改变了;
  • "ExternalObjectsDropped" ：(节点或线等) 零部件拖放生成事件, 零部件已经通过拖拽从图的外部复制到图中;
  • "GainedFocus" ：获得键盘焦点事件, 该图获得了键盘焦点，例如在调用 Diagram.focus 之后.
  • "LayoutCompleted" ：布局完成事件, 整个图表布局刚刚更新;
  • "LinkDrawn"： 线创建事件, 用户刚刚使用 LinkingTool 创建了一个新链接;?
  • "LinkRelinked"： 线重新连接事件, 用户刚刚通过 RelinkingTool? 或?DraggingTool 重新连接了现有线;
  • "LinkReshaped"： 线路径改变事件, 用户刚刚通过 LinkReshapingTool 调整了线的路径;
  • "LostFocus" ：图表失去焦点事件, 这个图表失去了键盘焦点,
  • "Modified" ：图表改变事件,?Diagram.isModified? 属性已被设置为一个新值——用于将窗口标记为自上次保存以来已被修改;
  • "ObjectSingleClicked"： 对象单击事件, 单击了图形对象（节点和线等）;
  • "ObjectDoubleClicked"：双击了图形对象（节点和线等）;
  • "ObjectContextClicked"：右键单击了图形对象（节点和线等）;
  • "PartCreated" ：Part 创建事件, 用户通过?ClickCreatingTool 插入新的零部件;
  • "PartResized" ：Part 大小改变事件, 用户通过 ResizingTool 调整工具改变了一个图形对象的大小;
  • "PartRotated" ：Part 旋转事件, 用户通过 RotatingTool 旋转工具改变了一个图形对象的角度 ;
  • "SelectionMoved" ：拖动事件, 用户通过 DraggingTool 拖动工具移动了选定的部分;
  • "SelectionCopied" ：复制事件, 户通过 DraggingTool 拖动工具复制了选定的部分;
  • "SelectionDeleted" ：删除后事件, 用户通过?CommandHandler.deleteSelection? 已经删除了选定的部分;
  • "SelectionDeleting" ：删除前事件, 用户通过?CommandHandler.deleteSelection 即将删除选定的部分;
  • "SelectionGrouped" ：选择创建分组事件, 通过 CommandHandler.groupSelection 已经从选择的零部件中创建了一个新的组 ;
  • "SelectionUngrouped"：用户已删除选定的组，但通过 CommandHandler.ungroupSelection 保留其成员;
  • "SubGraphCollapsed" ：子图折叠事件, 用户通过 CommandHandler.collapseSubGraph 将选定的组折叠;
  • "SubGraphExpanded" ：子图展开事件, 用户通过 CommandHandler.expandSubGraph 将选定的组展开;
  • "TextEdited" ：文本块修改事件, 用户通过文本编辑工具改变了文本块的字符串值;
  • "TreeCollapsed"： 树折叠事件, 用户通过 CommandHandler.collapseTree 折叠所选节点的子树;
  • "TreeExpanded" ：树展开事件, 用户通过 CommandHandler.expandTree 展开了所选节点的子树;
  • "ViewportBoundsChanged"：视窗范围改变事件, 图表中可见的区域,?Diagram.viewportBounds, 发生了改变;

      如有需求或者疑问加 QQ 讨论。 先写到这，下周写整体迭代更新（二）看下一篇， 如有不足 可以私信单聊共享技术经验。。。。。。。。。。。。。。
