循序渐进VUE+Element 前端应用开发(10）--- 基于vue-echarts处理各种图表展示

在我们做应用系统的时候，往往都会涉及图表的展示，综合的图表展示能够给客户带来视觉的享受和数据直观体验，同时也是增强客户认同感的举措之一。基于图表的处理，我们一般往往都是利用对应第三方的图表组件，然后在这个基础上为它的数据模型提供符合要求的图表数据即可，VUE+Element 前端应用也不例外，我们这里使用了基于 vue-echarts 组件模块来处理各种图表 vue-echarts 是对 echarts 图表组件的封装。

1、图表组件的安装使用

首先使用 npm 安装 vue-echarts 组件。

git 地址：https://github.com/ecomfe/vue-echarts

NPM 安装命令

npm install echarts vue-echarts

然后在对应模块页面里面引入对应的组件对象，如下代码所示。

<script>
import ECharts from 'vue-echarts' // 主图表对象
import 'echarts/lib/chart/line' // 曲线图表
import 'echarts/lib/chart/bar' // 柱状图
import 'echarts/lib/chart/pie' // 饼状图
import 'echarts/lib/component/tooltip' // 提示信息

接着在 Vue 组件里面对象中加入对象即可。

export default {
  components: {
    'v-chart': ECharts
  },

如果是全局注册使用，那么可以在 main.js 里面进行加载

// 注册组件后即可使用
Vue.component('v-chart', VueECharts)

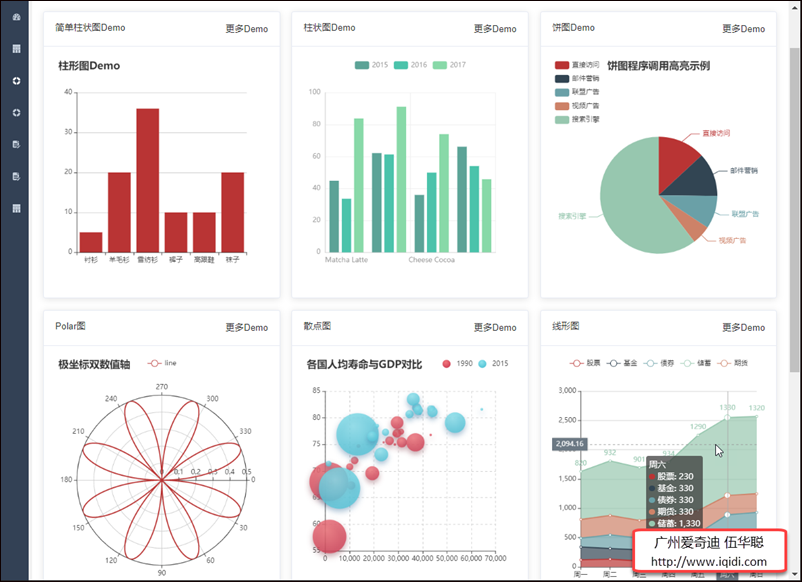

我们来看看图表展示的效果图

柱状图效果

饼状图

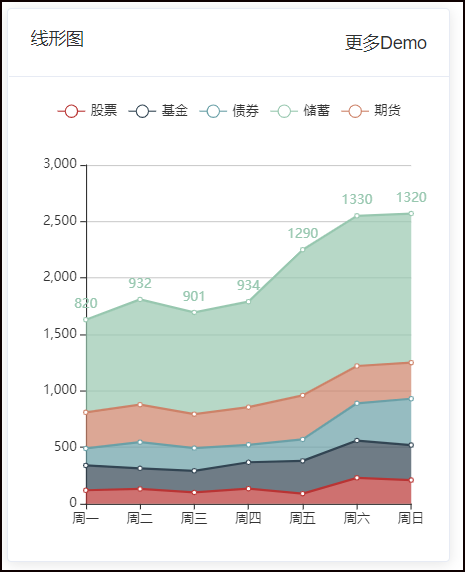

曲线图

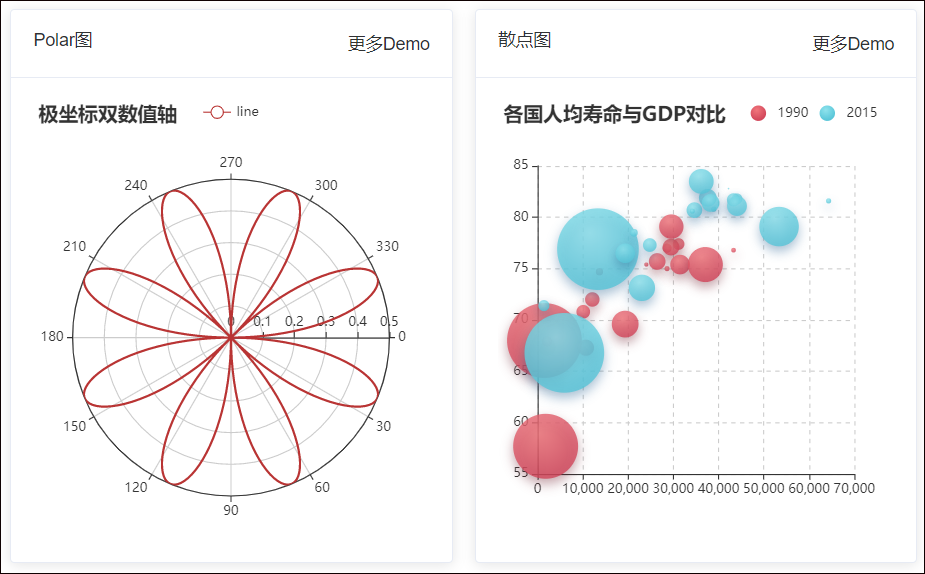

其他类型，极坐标和散点图形

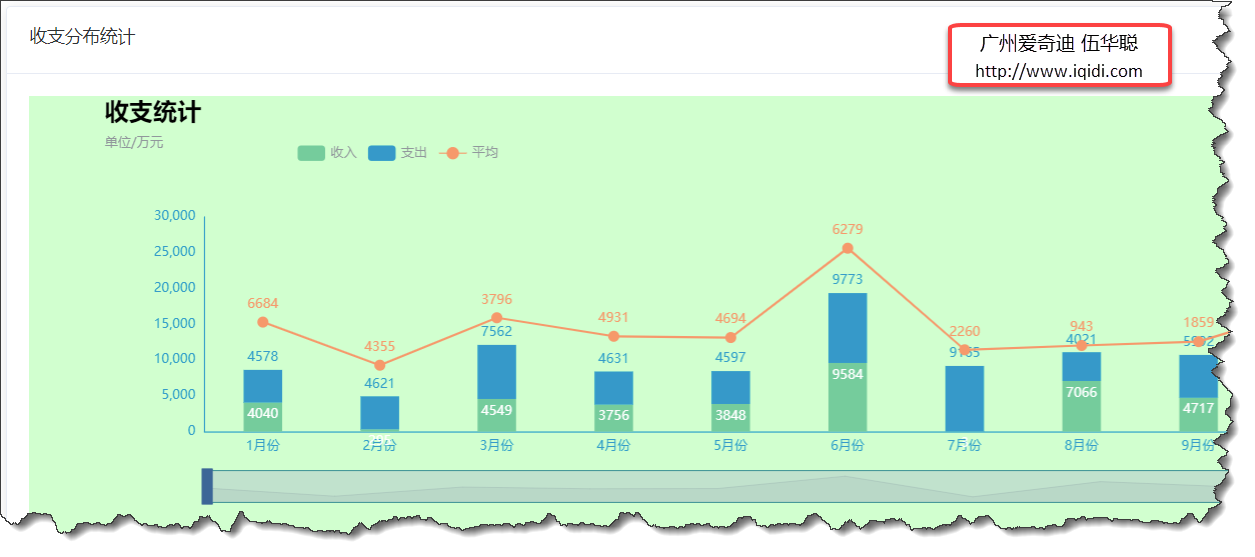

或者曲线和柱状图组合的图形

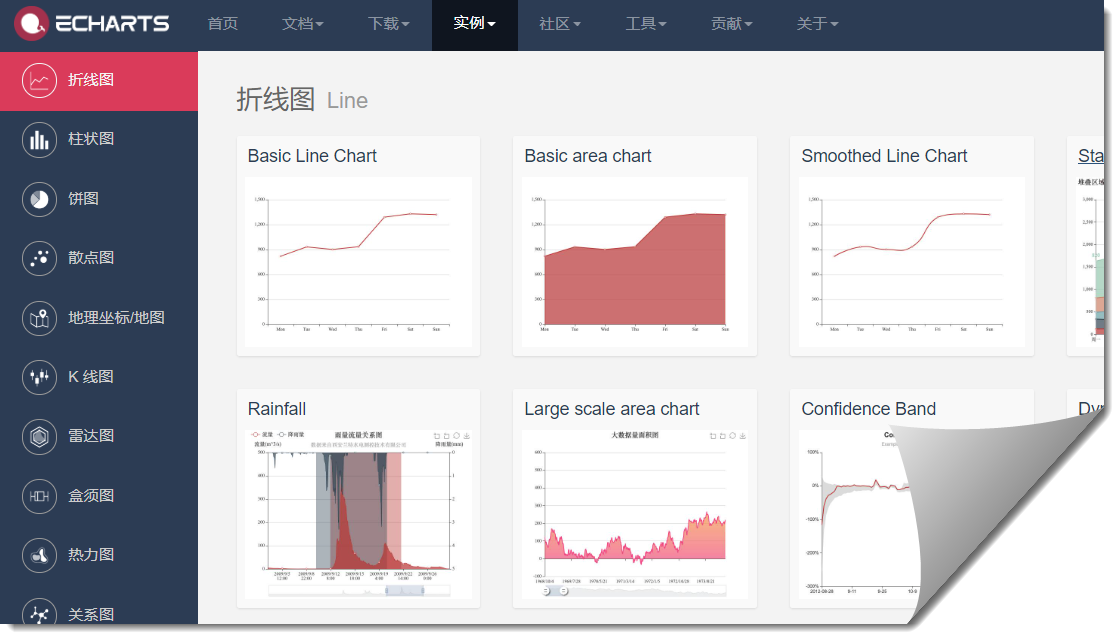

更多的案例可以参考官网的展示介绍：https://echarts.apache.org/examples/zh/index.html

2、各种图表的展示处理

对于我们需要的各种常规的柱状图、饼状图、折线图（曲线图）等，我下来介绍几个案例代码，其他的一般我们根据官方案例提供的 data 数据模型，构造对应的数据即可生成，就不再一一赘述。

另外，我们也可以参考 Vue-echarts 封装的处理 demo:https://github.com/ecomfe/vue-echarts/tree/master/src/demo

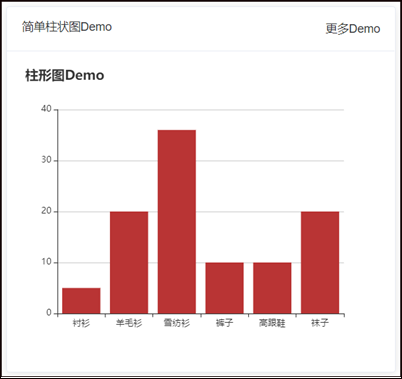

对于柱状图，效果如下

在 Vue 模块页面的 Template 里面，我们定义界面代码如下即可。

<v-chart
  ref="simplebar"
  :options="simplebar"
  autoresize
/>

然后在 data 里面为它准备好数据即可，如下代码所示。

 data() {
    return {
      simplebar: {
        title: { text: '柱形图 Demo' },
        tooltip: {},
        xAxis: {
          data: ['衬衫', '羊毛衫', '雪纺衫', '裤子', '高跟鞋', '袜子']
        },
        yAxis: {},
        series: [{
          name: '销量',
          type: 'bar',
          data: [5, 20, 36, 10, 10, 20]
        }]
      }
    }
  }

当然我们也可以把这些构造对应数据的逻辑放在单独的 JS 文件里面，然后导入即可。

例如对于饼图，它的界面效果如下所示。

它的 vue 视图下，Template 里面的代码如下所示。

<v-chart
  ref="pie"
  :options="pie"
  autoresize />

一般对于图表的数据，由于处理代码可能不少，建议是独立放在一个 JS 文件里面，然后我们通过 import 导入即可使用。

然后在 data 里面引入对应的对象即可，如下所示。

<script>
import ECharts from 'vue-echarts' // 主图表对象
import 'echarts/lib/chart/line' // 曲线图表
import 'echarts/lib/chart/bar' // 柱状图
import 'echarts/lib/chart/pie' // 饼状图
import 'echarts/lib/component/tooltip' // 提示信息

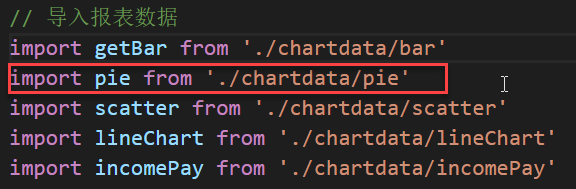

// 导入报表数据
import getBar from './chartdata/bar'
import pie from './chartdata/pie'
import scatter from './chartdata/scatter'
import lineChart from './chartdata/lineChart'
import incomePay from './chartdata/incomePay'
export default {
components: {
'v-chart': ECharts
},
return {
pie,
scatter,,
lineChart,
incomePay,
simplebar: {
title: { text: '柱形图 Demo' },
tooltip: {},
xAxis: {
data: ['衬衫', '羊毛衫', '雪纺衫', '裤子', '高跟鞋', '袜子']
},
yAxis: {},
series: [{
name: '销量',
type: 'bar',
data: [5, 20, 36, 10, 10, 20]
}]
}
}
},

其中 pie.js 里面放置的是处理饼图数据的逻辑，如下代码所示。

export default {
  title: {
    text: '饼图程序调用高亮示例',
    x: 'center'
  },
  tooltip: {
    trigger: 'item',
    formatter: '{a} <br/>{b} : {c} ({d}%)'
  },
  legend: {
    orient: 'vertical',
    left: 'left',
    data: ['直接访问', '邮件营销', '联盟广告', '视频广告', '搜索引擎']
  },
  series: [
    {
      name: '访问来源',
      type: 'pie',
      radius: '55%',
      center: ['50%', '60%'],
      data: [
        { value: 335, name: '直接访问' },
        { value: 310, name: '邮件营销' },
        { value: 234, name: '联盟广告' },
        { value: 135, name: '视频广告' },
        { value: 1548, name: '搜索引擎' }
      ],
      itemStyle: {
        emphasis: {
          shadowBlur: 10,
          shadowOffsetX: 0,
          shadowColor: 'rgba(0, 0, 0, 0.5)'
        }
      }
    }
  ]
}

在界面处理的时候，值得注意的时候，有时候 Vue 页面处理正常，但是图表就是没有出来，可能是因为高度或者宽度为 0 的原因，需要对对应的样式进行处理设置，以便能够正常显示出来。

如下是我对图表的设置的样式处理，使得图表在一个卡片的位置能够显示正常。

<style scoped>
  .echarts { width: 100%; height: 400px;}
.el-row {
margin-bottom: 20px;
}
.el-col {
border-radius: 4px;
margin-bottom: 20px;
}
</style>
