【资料分享】全志科技T507-H开发板规格书

1 评估板简介

创龙科技 TLT507-EVM 是一款基于全志科技 T507-H 处理器设计的 4 核 ARM Cortex-A53 国产工业评估板,主频高达 1.416GHz,由核心板和评估底板组成。核心板 CPU、ROM、RAM、电源、晶振等所有器件均采用国产工业级方案,国产化率 100%。同时,评估底板大部分元器件亦采用国产工业级方案。核心板经过专业的 PCB Layout 和高低温测试验证,稳定可靠,可满足各种工业应用环境。

评估板接口资源丰富,引出三路网口、四路 USB、双路 CAN、双路 RS485 等通信接口,板载 Bluetooth、WIFI、4G(选配)模块,同时引出 MIPI CSI、HDMI OUT、LVDS LCD、TFT LCD、CVBS OUT、LINE OUT 等音视频多媒体接口,支持双屏异显、G31 MP2 GPU、4K@60fps H.265 视频硬件解码、4K@25fps H.264 视频硬件编码,方便用户快速进行产品方案评估与技术预研。

图 1 评估板正视图
图 2 评估板斜视图

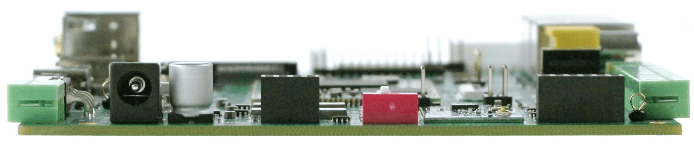

图 3 评估板侧视图 1

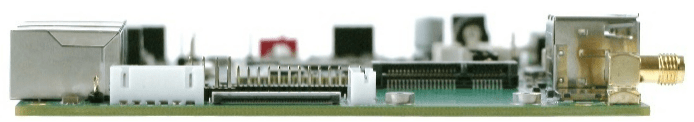

图 4 评估板侧视图 2
图 5 评估板侧视图 3
图 6 评估板侧视图 4

2 典型应用领域

工业控制

工业网关

能源电力

轨道交通

仪器仪表

3 软硬件参数

硬件框图

图 7 评估板硬件框图

图 8 评估板硬件资源图解 1

图 9 评估板硬件资源图解 2



硬件参数

表 1

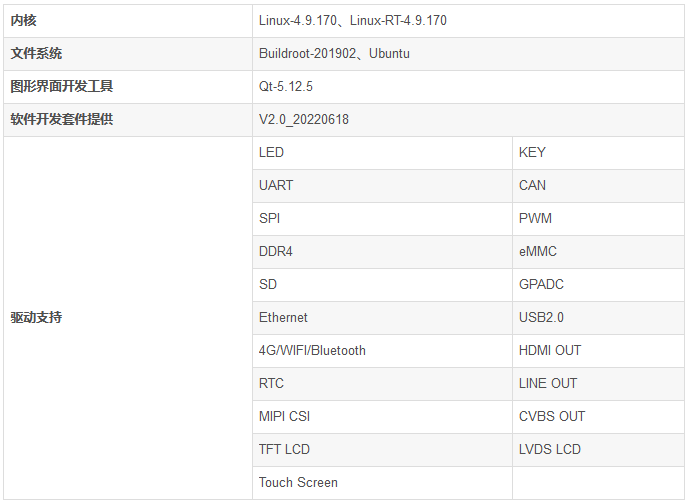

软件参数

表 2

4 开发资料

(1) 提供核心板引脚定义、可编辑底板原理图、可编辑底板 PCB、芯片 Datasheet,协助国产元器件方案选型,缩短硬件设计周期;

(2) 提供系统固化镜像、文件系统镜像、内核驱动源码,以及丰富的 Demo 程序;

(3) 提供完整的平台开发包、入门教程,节省软件整理时间,让应用开发更简单。

开发案例主要包括:

  • ARM 与 FPGA 通信开发案例 (SPI/SDIO)
  • 8/16 通道国产同步 AD 采集开发案例(与 AD7606/AD7616 管脚兼容)
  • Linux、Linux-RT、Qt 应用开发案例
  • Docker 容器技术、MQTT 通信协议、Ubuntu 操作系统演示案例
  • 4G/WIFI/Bluetooth 开发案例
  • IgH EtherCAT 主站、SPI 转 CAN 开发案例
  • 双屏异显、OpenCV、H.264/H.265 视频硬件编解码开发案例

5 电气特性

工作环境

表 3
功耗测试
表 4

备注:测试数据与具体应用场景有关,仅供参考。

空闲状态:系统启动,评估板不接入其他外接模块,不执行程序。

满负荷状态:系统启动,评估板不接入其他外接模块,运行 DDR 压力读写测试程序,4 个 ARM Cortex-A53 核心的资源使用率约为 100%。

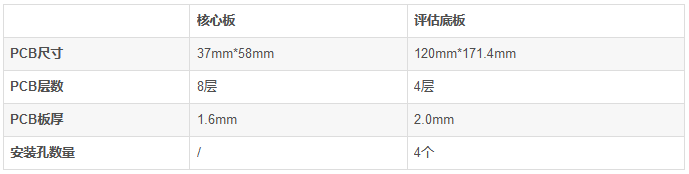

6 机械尺寸

表 5


图 10 核心板机械尺寸图

图 11 评估底板机械尺寸图

7 产品型号

表 6

备注:

(1) 标配为 TLT507-EVM-A1.0-64GE8GD-I-A1.0。

(2) SOM-TLT507-64GE8GD-I-A1.0、SOM-TLT507-128GE16GD-I-A1.0 型号核心板为全国产,其他型号核心板为非全国产。

型号参数解释

图 12

8 评估板套件清单

表 7

9 技术服务

(1)协助底板设计和测试,减少硬件设计失误;

(2)协助解决按照用户手册操作出现的异常问题;

(3)协助产品故障判定;

(4)协助正确编译与运行所提供的源代码;

(5)协助进行产品二次开发;

(6)提供长期的售后服务。

10 增值服务

主板定制设计

核心板定制设计

嵌入式软件开发

项目合作开发

技术培训

更多关于全志科技 T507-H 核心板的开发资料,欢迎在评论区留言,感谢您的关注 ~
